Гидроцилиндр ковша — HITACHI EX220

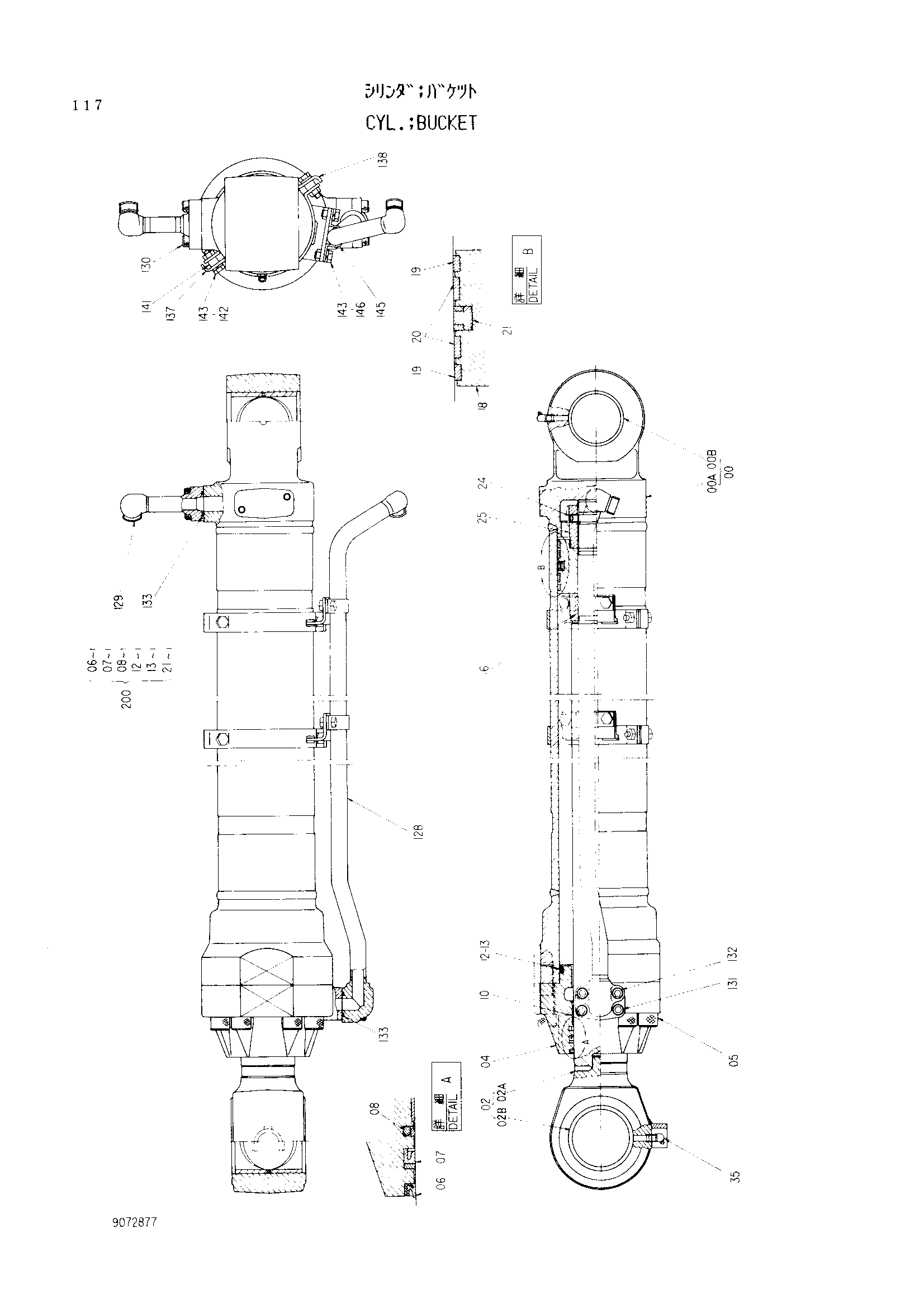

Заводская схема «Гидроцилиндр ковша» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9072877 | Гидроцилиндр ковша | 1 | |
| 00-35 | 9073614 | Гидроцилиндр. (пипелесс) | 1 |
| 00 | 7016601 | Труба гидроцилиндра(с втулка) | 1 |
| 00A | 7018435 | Труба гидроцилиндра | 1 |
| 00B | 3031788 | Втулка | 1 |
| 02 | 7016734 | Шток поршня(с втулка) | 1 |
| 02A | 7018426 | Шток поршня | 1 |
| 02B | 3031789 | Втулка | 1 |
| 04 | 2022351 | Головка гидроцилиндра | 1 |
| 05 | M342280 | Болт с внутренним шестигранником | 8 |
| 06 | 4124849 | Пылезащитное уплотнение | 1 |
| 07 | 4168226 | Уплотнение | 1 |
| 08 | 4173770 | Кольцо | 1 |
| 10 | 4124858 | Втулка | 1 |
| 12 | 4129441 | Уплотнительное кольцо | 1 |
| 13 | 4129443 | Опорное кольцо | 1 |
| 16 | 4171477 | Кольцо амортизатор | 1 |
| 18 | 3034605 | Поршень | 1 |
| 19 | 4185246 | Кольцо тефлон | 2 |
| 20 | 4185248 | Износостойкое кольцо | 2 |
| 21 | 4185244 | Уплотнительное кольцо | 1 |
| 24 | 4201805 | Установочный винт | 1 |
| 25 | 3038328 | Гайка | 1 |
| 35 | J75581 | Штуцер | 2 |
| 128 | 8035578 | Трубка | 1 |
| 129 | 8035579 | Трубка | 1 |
| 130 | M341240 | Болт с внутренним шестигранником | 4 |
| 131 | M341245 | Болт с внутренним шестигранником | 2 |
| 132 | M341260 | Болт с внутренним шестигранником | 2 |
| 133 | A811035 | Уплотнительное кольцо | 2 |
| 137 | 8038473 | Хомут | 2 |
| 138 | 8036706 | Хомут | 2 |
| 141 | 4194153 | Втулка | 4 |
| 142 | J901035 | Болт | 4 |
| 143 | A590910 | Пружинная шайба | 8 |
| 145 | 4194152 | Хомут трубки | 2 |
| 146 | J901020 | Болт | 4 |
| 200 | 4203830 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
