Топливоподкачивающий насос — HITACHI EX220

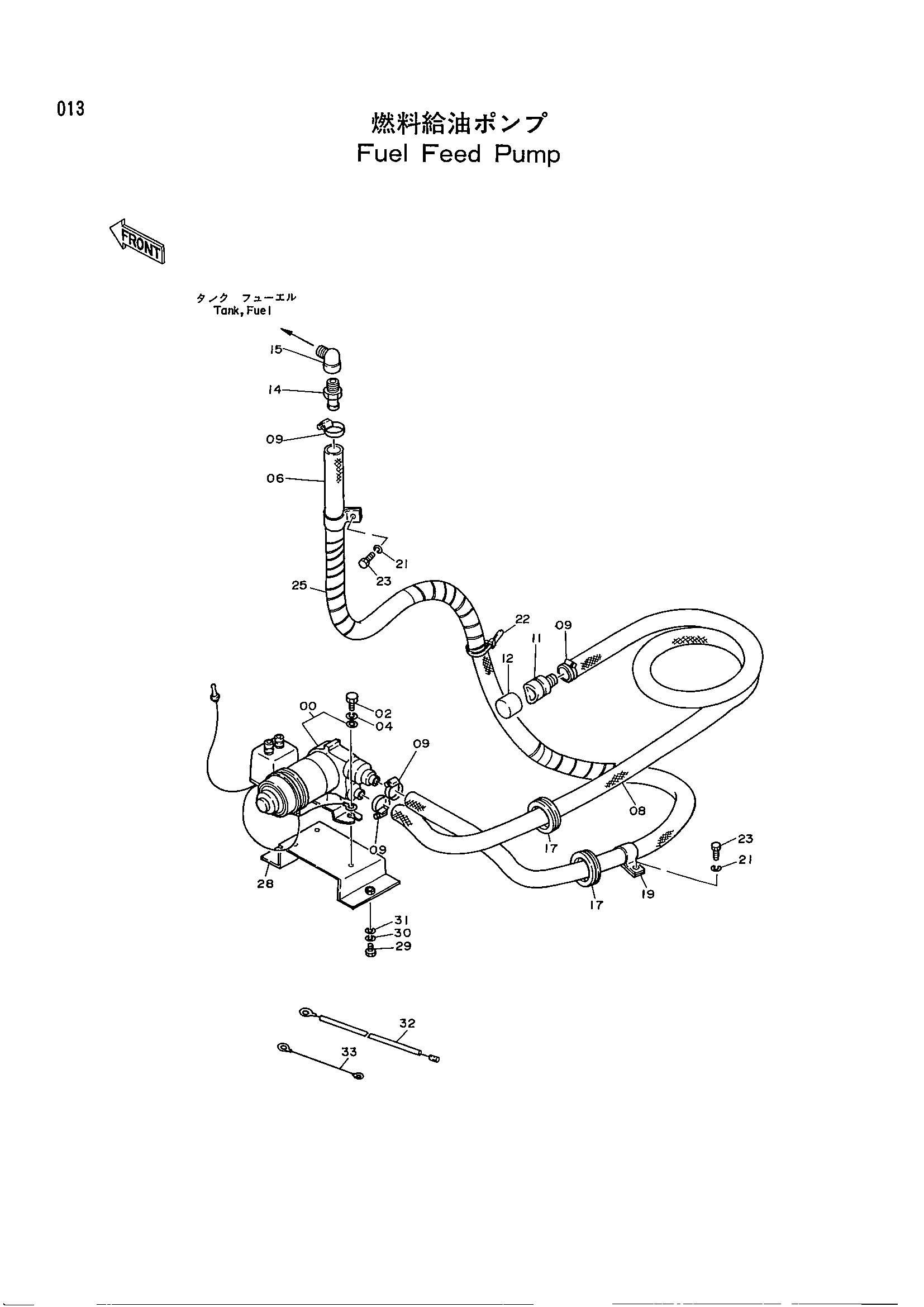

Заводская схема «Топливоподкачивающий насос» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4171052 | Насос | 1 |
| 00A | 4142952 | Шайба | 3 |
| 02 | J900830 | Болт | 3 |
| 04 | A590908 | Пружинная шайба | 3 |
| 06 | 4168376 | Шланг | 1 |
| 08 | 4051160 | Топливный шланг | 1 |
| 09 | 4504367 | Хомут шланга | 4 |
| 11 | 4103527 | Сетчатый фильтр | 1 |
| 12 | 4507650 | Сетчатый фильтр | 1 |
| 14 | 4004589 | Соединение | 1 |
| 15 | 94-0632 | Угловой штуцер | 1 |
| 17 | 4211059 | Резиновая втулка | 2 |
| 19 | 4190264 | Зажим | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | 4055312 | Ленточный зажим | 4 |
| 23 | J901018 | Болт | 2 |
| 25 | 4044420 | Защитный кожух | 4 |
| 28 | 9728926 | Кронштейн | 1 |
| 29 | J901225 | Болт | 2 |
| 30 | A590912 | Пружинная шайба | 2 |
| 31 | A590112 | Шайба | 2 |
| 32 | 4211173 | Жгут проводов | 1 |
| 33 | 4215896 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
