Гусеничная цепь (900A)<LC гусеница> — HITACHI EX220

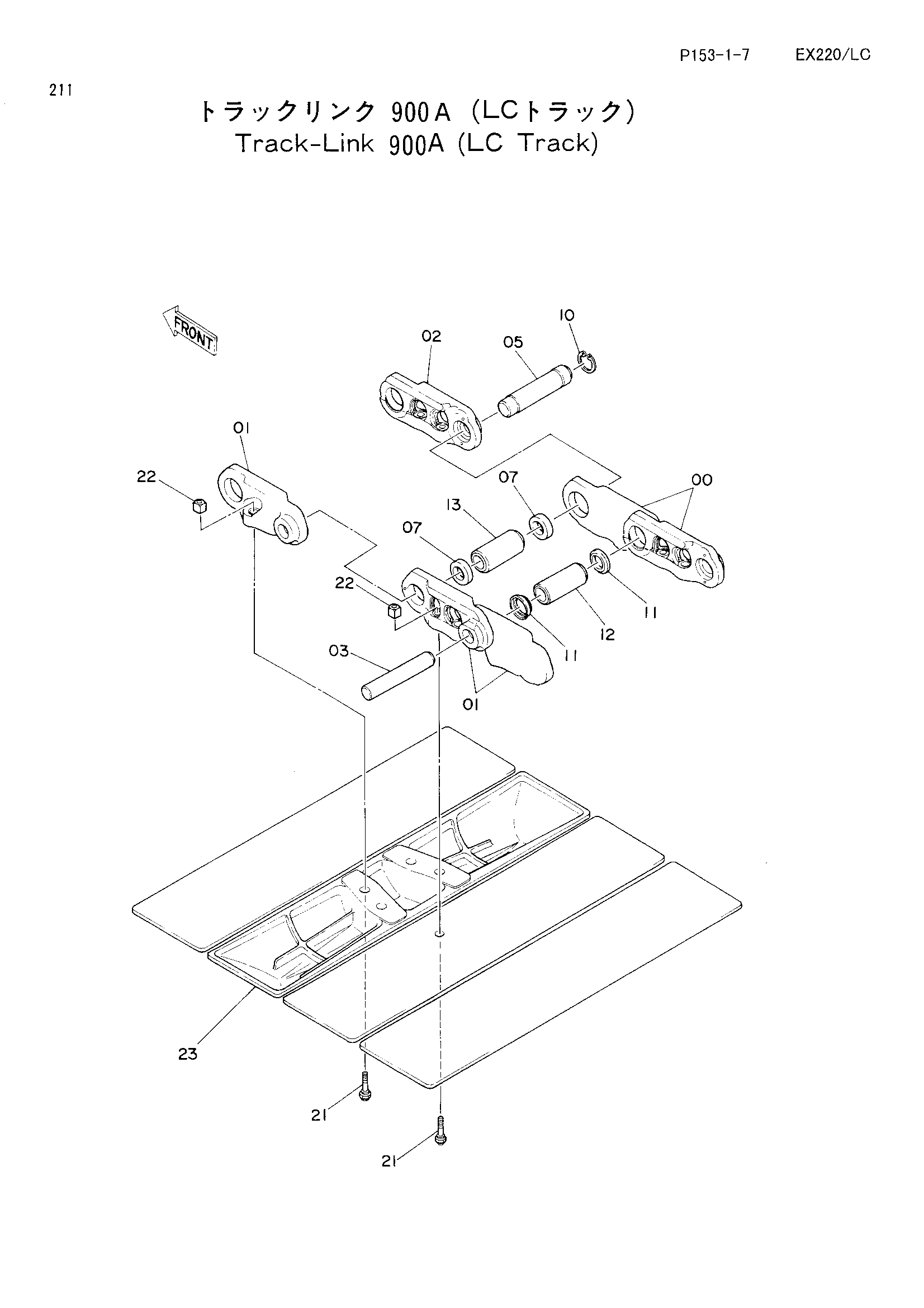

Заводская схема «Гусеничная цепь (900A)<LC гусеница>» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9073983 замена: 9086051 | Гусеничная цепь в сборе | 2 | |
| 9086051 | Гусеничная цепь в сборе | 2 | |
| 00 | 1010076 | Гусеничная цепь B | 50 |
| 00-13 | 9073253 | Гусеничная цепь в сборе | 1 |
| 01 | 1010077 | Гусеничная цепь B | 51 |
| 02 | 4186649 | Гусеничная цепь M | 1 |
| 03 | 4145372 | Палец | 50 |
| 05 | 4186654 | Соединительный палец | 1 |
| 07 | 4145373 | Втулка | 2 |
| 10 | 4192666 | Кольцо | 1 |
| 11 | 4201804 | Уплотнение | 100 |
| 12 | 4201808 | Втулка | 50 |
| 13 | 4145371 | Соединительная втулка | 1 |
| 21 | 4161777 | Болт | 204 |
| 22 | 4067232 | Гайка | 204 |
| 23 | 1008109 | Башмак триангле | 51 |
| 23 | 1011274 | Башмак триангле | 51 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
