Пилотный трубопроводы (1-2) — HITACHI EX220

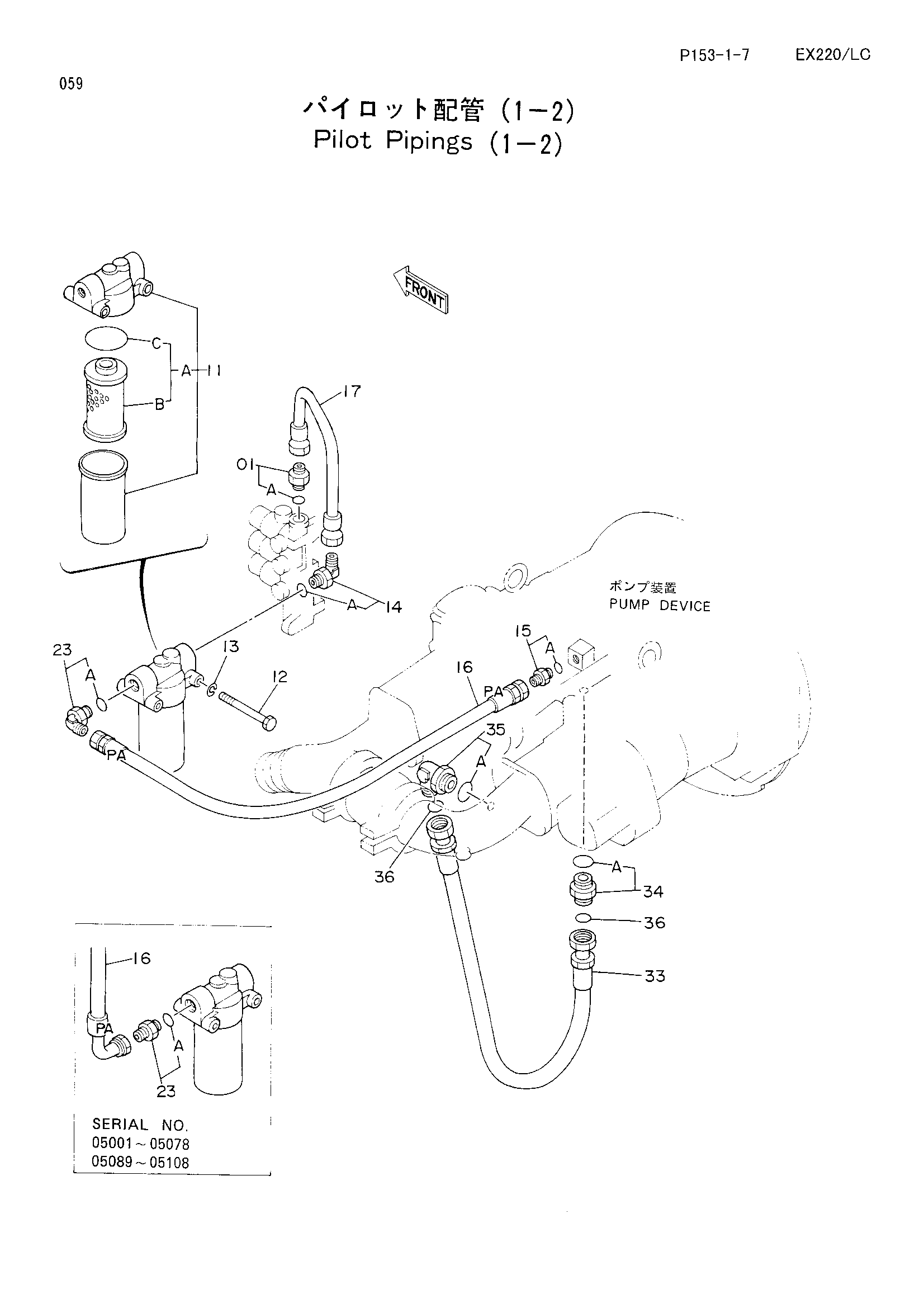

Заводская схема «Пилотный трубопроводы (1-2)» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200469 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4191300 | Масляный фильтр | 1 |
| 11A | 4207841 | Элемент масляный | 1 |
| 11B | 4191301 | Элемент масляный | 1 |
| 11C | A811065 | Уплотнительное кольцо | 1 |
| 12 | J901000 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 14 | 4200471 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4200466 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4204182 замена: 4213434 | Шланг (PA) | 1 |
| 16 | 4204182 замена: 4200471 | Шланг (PA) | 1 |
| 16 | 4213434 | Шланг (PA) | 1 |
| 16 | 4213434 | Шланг (PA) | 1 |
| 17 | 9727733 | Трубка | 1 |
| 17 | 9732021 | Трубка | 1 |
| 23 | 4200469 | Адаптер | 1 |
| 23 | 4200469 | Адаптер | 1 |
| 23 | 4200471 | Угловой штуцер | 1 |
| 23 | 4200471 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 4197724 | Шланг | 1 |
| 34 | 4189619 | Адаптер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 4157562 | Угловой штуцер | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
