Пилотный трубопроводы (3) — HITACHI EX220

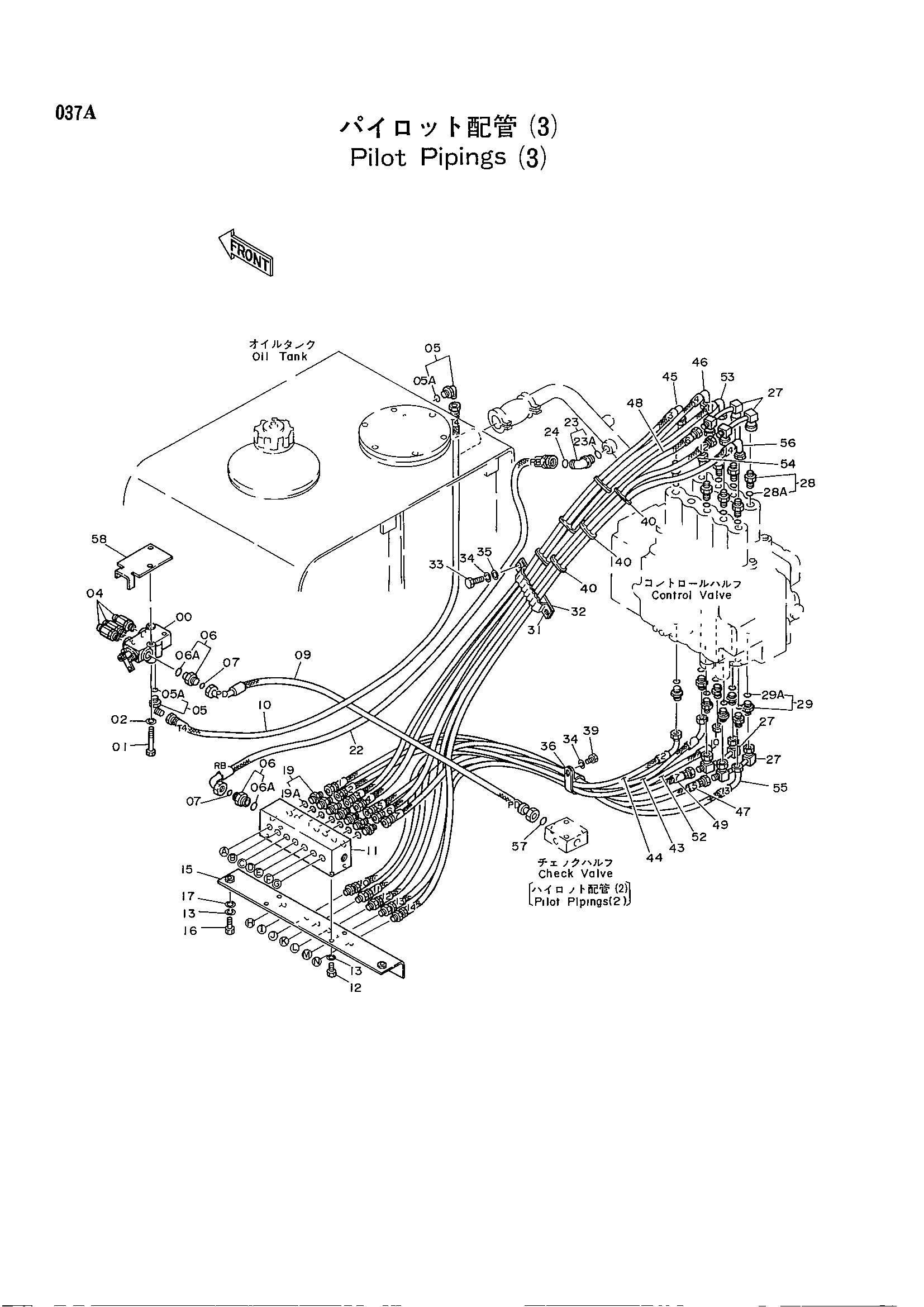

Заводская схема «Пилотный трубопроводы (3)» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4179025 | Запорный клапан | 1 |
| 01 | J901070 | Болт | 2 |
| 01 | J901075 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 04 | 4188687 | Фильтр | 3 |
| 05 | 4154671 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4189602 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4138938 | Уплотнительное кольцо | 2 |
| 09 | 4203124 | Нейлоновый шланг | 1 |
| 10 | 4203088 | Нейлоновый шланг | 1 |
| 11 | 4188552 | Клапан схокклесс | 1 |
| 12 | J901020 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 6 |
| 15 | 8035594 | Кронштейн | 1 |
| 16 | J901030 | Болт | 2 |
| 17 | A590110 | Шайба | 2 |
| 19 | 4200466 | Адаптер | 7 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4203108 | Нейлоновый шланг | 1 |
| 23 | 4200580 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4138938 | Уплотнительное кольцо | 1 |
| 27 | 8038370 | Трубка | 4 |
| 28 | 4202422 | Адаптер | 8 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4200466 | Адаптер | 8 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 9727639 | Хомут шланга | 1 |
| 32 | 9727637 | Пластина | 1 |
| 33 | J901030 | Болт | 2 |
| 34 | A590910 | Пружинная шайба | 3 |
| 35 | A590110 | Шайба | 2 |
| 36 | 4190265 | Зажим | 1 |
| 39 | J901018 | Болт | 1 |
| 40 | 4203210 | Хомут | 6 |
| 43 | 4203089 | Нейлоновый шланг | 1 |
| 44 | 4203090 | Нейлоновый шланг | 1 |
| 45 | 4203091 | Нейлоновый шланг | 1 |
| 46 | 4203092 | Нейлоновый шланг | 1 |
| 47 | 4203093 | Нейлоновый шланг | 1 |
| 48 | 4203094 | Нейлоновый шланг | 1 |
| 49 | 4203095 | Нейлоновый шланг | 1 |
| 52 | 4203096 | Нейлоновый шланг | 1 |
| 53 | 4203097 | Нейлоновый шланг | 1 |
| 54 | 4203098 | Нейлоновый шланг | 1 |
| 55 | 4203099 | Нейлоновый шланг | 1 |
| 56 | 4203100 | Нейлоновый шланг | 1 |
| 57 | 4138938 | Уплотнительное кольцо | 1 |
| 58 | 4218688 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
