Двигатель ограничитель — HITACHI EX220

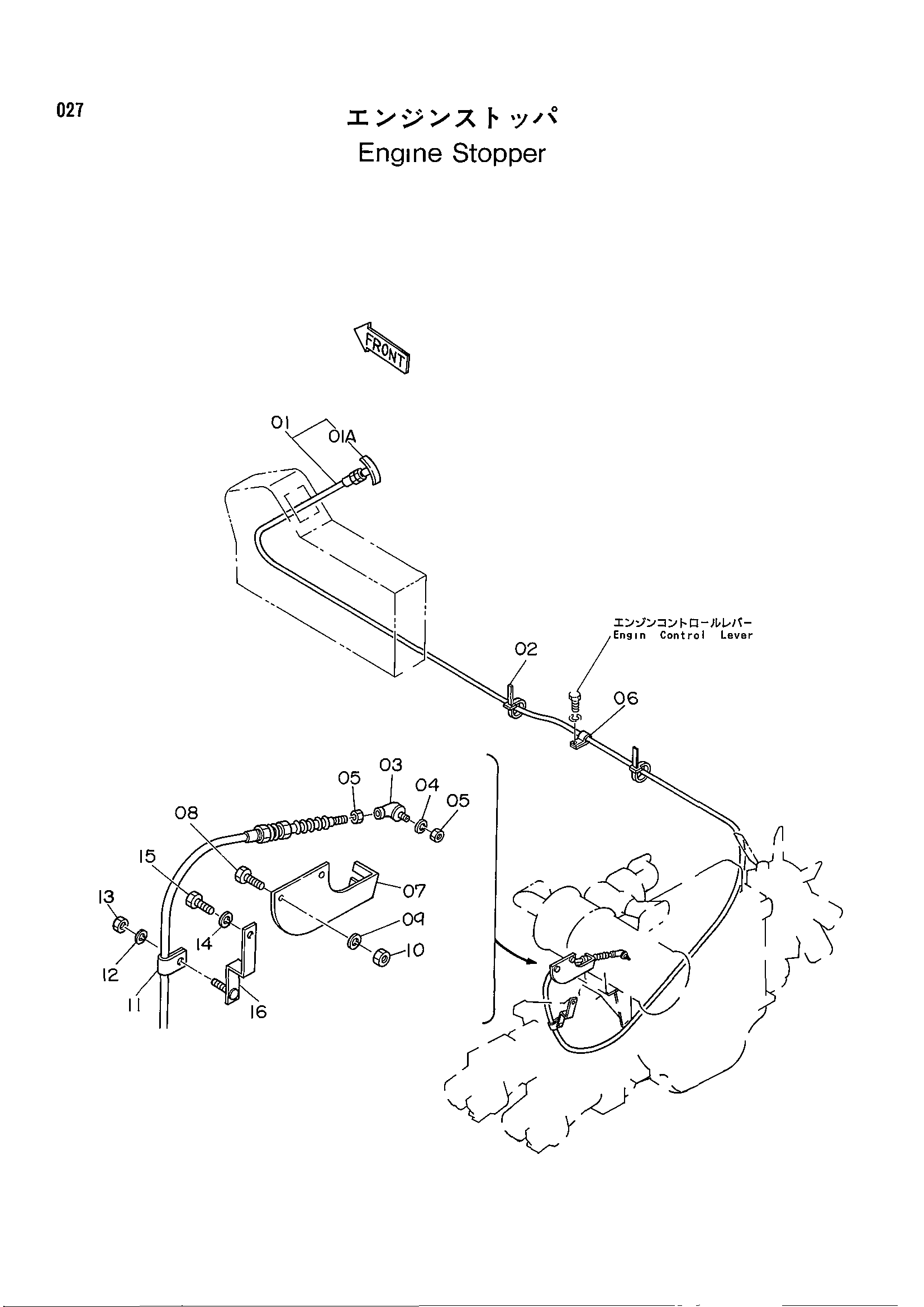

Заводская схема «Двигатель ограничитель» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4220728 | Трос управления | 1 |
| 01A | 4118695 | Рукоятка | 1 |
| 02 | 4055311 | Ленточный зажим | 2 |
| 03 | 4056016 | Шарнир | 1 |
| 04 | A590905 | Пружинная шайба | 1 |
| 05 | M500504 | Гайка | 2 |
| 06 | 4190272 | Зажим | 1 |
| 07 | 4219794 | Стойка | 1 |
| 08 | J900820 | Болт | 2 |
| 09 | A590908 | Пружинная шайба | 2 |
| 10 | M500807 | Гайка | 2 |
| 11 | 4190276 | Зажим | 1 |
| 12 | A590908 | Пружинная шайба | 1 |
| 13 | M500807 | Гайка | 1 |
| 14 | A590108 | Плоская шайба | 1 |
| 15 | 4218900 | Болт | 1 |
| 16 | 4217919 | Держатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
