Механизм натяжения — HITACHI EX220

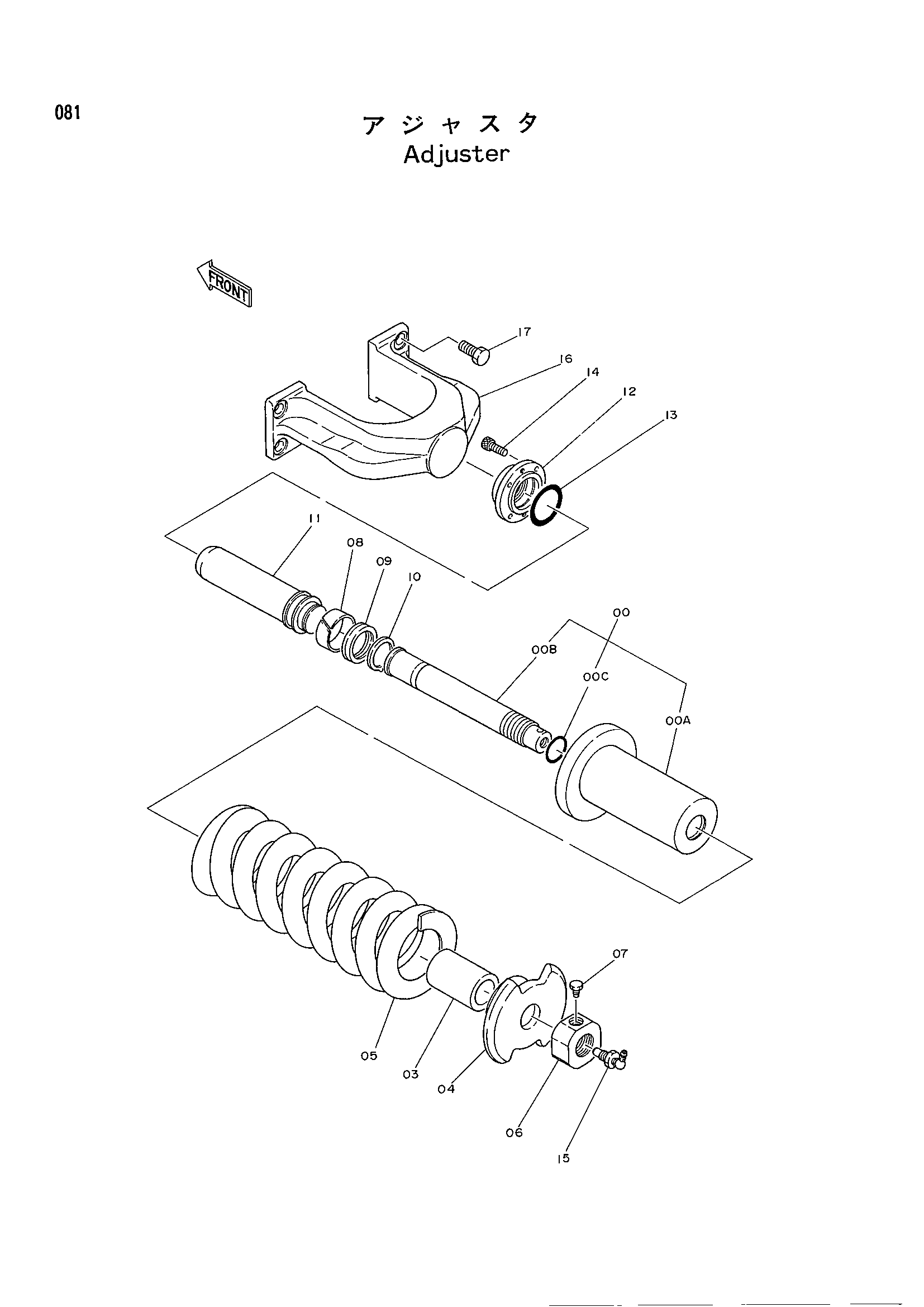

Заводская схема «Механизм натяжения» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9066656 | Механизм натяжения в сборе | 2 | |
| 00 | 9074451 | Гидроцилиндр. в сборе | 1 |
| 00A | 3033361 | Гидроцилиндр | 1 |
| 00B | 3034977 | Шток | 1 |
| 00C | 4069900 | Уплотнительное кольцо | 1 |
| 03 | 4186583 | Проставка | 1 |
| 04 | 3033433 | Шайба | 1 |
| 05 | 3034978 | Пружина | 1 |
| 06 | 4186444 | Гайка | 1 |
| 07 | 4186691 | Болт | 1 |
| 08 | 4177838 | Износостойкое кольцо | 1 |
| 09 | 4177837 | U-образная манжета | 1 |
| 10 | 960323 | Стопорное кольцо | 1 |
| 11 | 3033431 | Шток поршня | 1 |
| 12 | 3033434 | Фланец | 1 |
| 13 | A811065 | Уплотнительное кольцо | 1 |
| 14 | M341022 | Болт с внутренним шестигранником | 4 |
| 15 | 9061173 | Клапан | 1 |
| 16 | 1005809 | Вилка | 1 |
| 17 | J901635 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
