Масляный радиатор трубопроводы (2) — HITACHI EX220

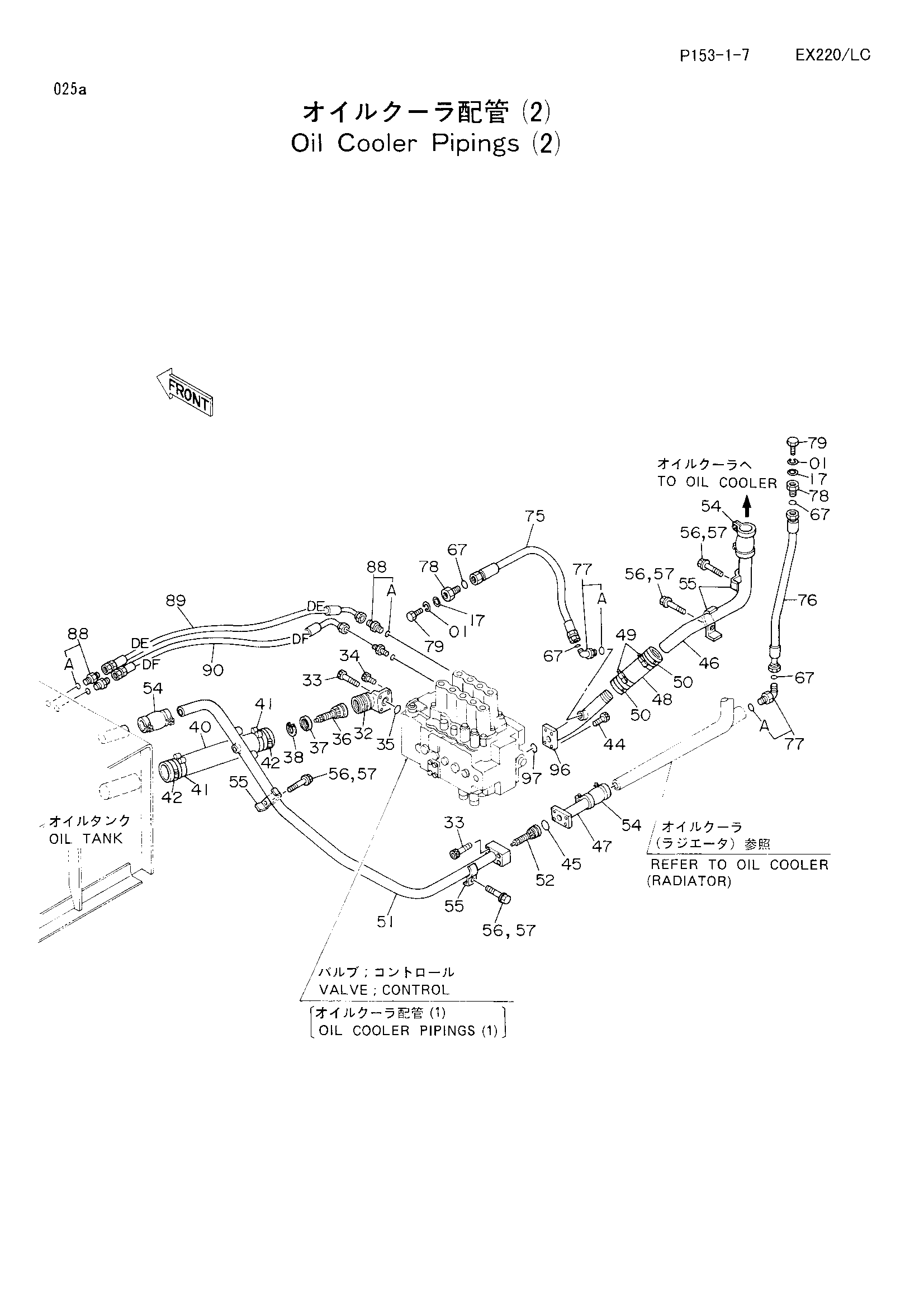

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	A590912	Пружинная шайба	2
17	A590112	Плоская шайба	2
32	2022811	Коллектор	1
33	M341060	Болт с внутренним шестигранником	6
34	M341022	Болт с внутренним шестигранником	2
35	A811040	Уплотнительное кольцо	1
36	4188627	Клапан	1
37	4188628	Кольцо	1
38	991721	Стопорное кольцо	1
40	4120294	Резиновый шланг	1
41	4156850 замена: 4263764	Хомут шланга	2
41	4263764	Хомут шланга	2
42	4504491	Хомут шланга	2
44	M341036	Болт с внутренним шестигранником	4
45	A811045	Уплотнительное кольцо	1
46	3038718	Обратная трубка	1
47	9727929	Обратная трубка	1
48	4080206	Резиновый шланг	1
49	4282474	Хомут шланга	2
49	4505385 замена: 4282474	Хомут шланга	2
50	4159683	Хомут шланга	2
51	7018364	Обратная трубка	1
52	4204745	Клапан	1
54	4069801	Муфта	3
55	4053698	Хомут трубки	4
56	J011270	Болт с шайбой	4
56	J901270 замена: J011270	Болт	4
57	A590912	Пружинная шайба	4
67	4187308	Уплотнительное кольцо	4
75	4204160	Шланг	1
76	4204162	Шланг	1
77	4157562	Угловой штуцер	2
77A	4506424	Уплотнительное кольцо	1
78	4204882	Пробка	2
79	J901230	Болт	2
88	4200465	Адаптер	4
88A	957366	Уплотнительное кольцо	1
89	4204183	Нейлоновый шланг (DE)	1
90	4204184	Нейлоновый шланг (DF)	1
96	9727918 замена: 9728575	Обратная трубка	1
96	9727918 замена: A811040	Обратная трубка	1
96	9728575	Обратная трубка	1
97	A811040	Уплотнительное кольцо	1
97	A811045	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
