Воздушный фильтр — HITACHI EX220

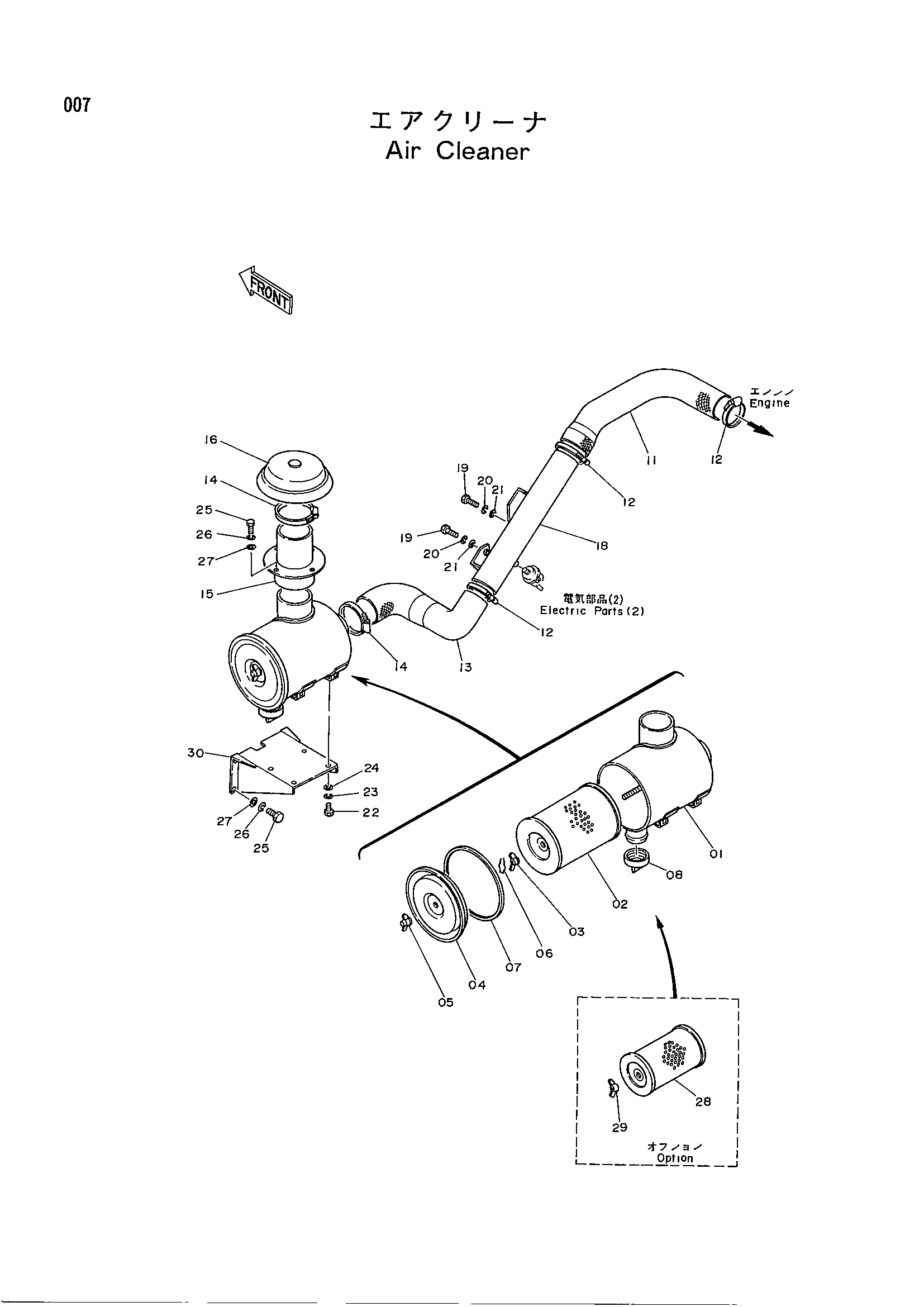

Заводская схема «Воздушный фильтр» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *01-0 | 4187525 замена: 4226537 | Фильтр воздушный в сборе | 1 |
| 01-0 | 4226537 | Фильтр воздушный в сборе | 1 |
| 01 | 4206932 | Корпус | 1 |
| 01 | 4226538 | Корпус | 1 |
| *02 | 4147010 замена: 4226539 | Элемент | 1 |
| 02 | 4226539 | Элемент | 1 |
| 03 | 4162832 | Гайка | 1 |
| 04 | 4162830 | Крышка | 1 |
| 05 | 4162833 | Гайка | 1 |
| 06 | 4162834 | Зажим | 1 |
| 07 | 4163558 | Прокладка | 1 |
| 08 | 4162831 | Клапан | 1 |
| 08 | 4152863 | Клапан | 1 |
| 11 | 3035486 | Воздушный шланг | 1 |
| 12 | 4507397 | Хомут шланга | 3 |
| 13 | 3035484 | Воздушный шланг | 1 |
| 14 | 4512716 | Хомут шланга | 2 |
| 15 | 8035420 | Трубка | 1 |
| 16 | 4188251 | Колпачок | 1 |
| 18 | 8035746 | Трубка | 1 |
| 19 | J901230 | Болт | 4 |
| 20 | A590912 | Пружинная шайба | 4 |
| 21 | A590112 | Шайба | 4 |
| 22 | J901025 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | A590110 | Шайба | 4 |
| 25 | J901225 | Болт | 8 |
| 26 | A590912 | Пружинная шайба | 8 |
| 27 | A590112 | Шайба | 8 |
| 28-2 | 4147011 | Фильтрующий элемент | 1 |
| 28 | 4145213 | Элемент | 1 |
| 29 | 4163739 | Гайка | 1 |
| 30 | 8038567 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
