Передний трубопроводы — HITACHI EX220

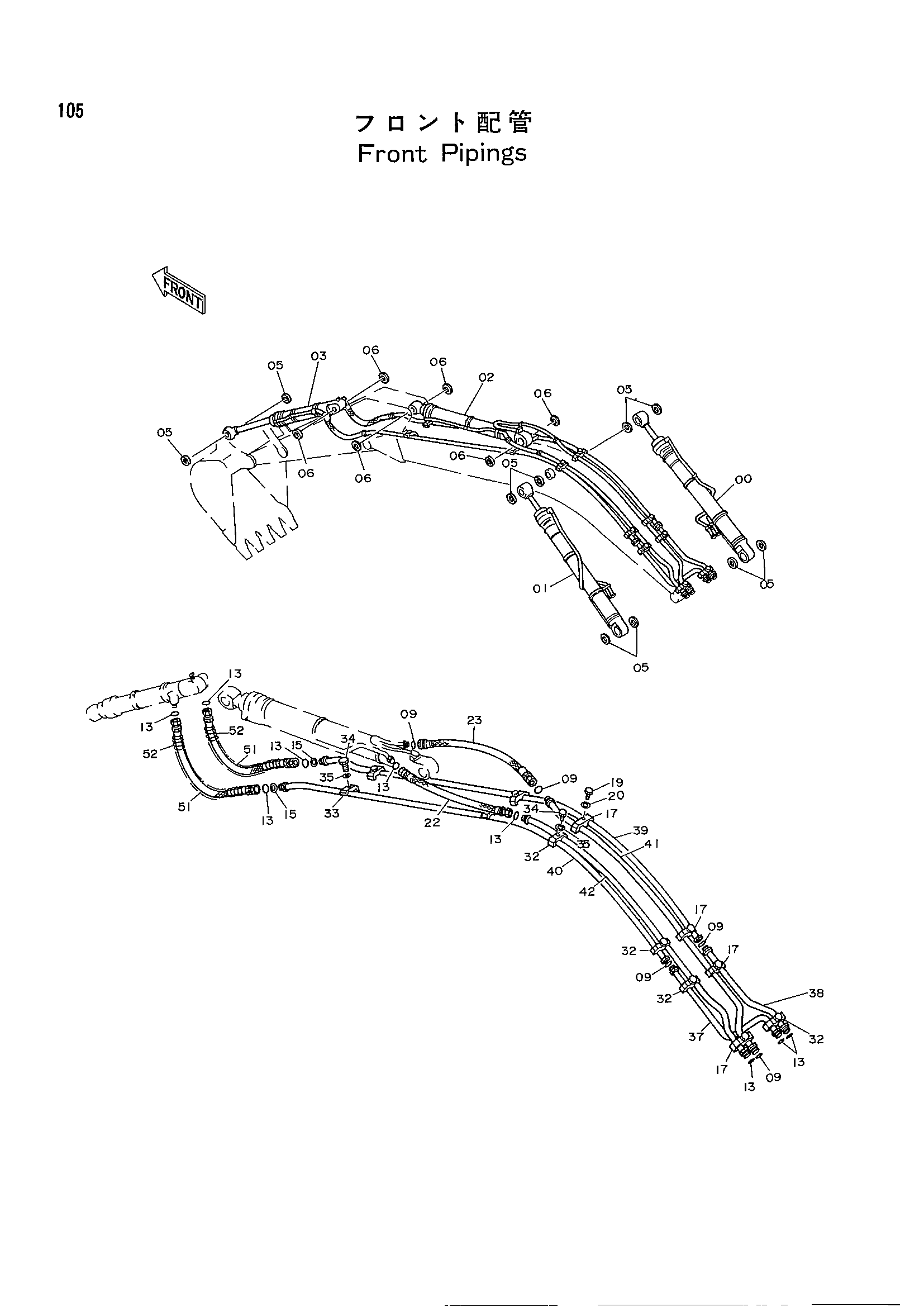

Заводская схема «Передний трубопроводы» для HITACHI EX220. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9072874 | Гидроцилиндр стрелы | 1 |
| 01 | 9072875 | Гидроцилиндр стрелы | 1 |
| 02 | 9072876 | Гидроцилиндр рукояти | 1 |
| 03 | 9072877 | Гидроцилиндр ковша | 1 |
| 05 | 4067901 | Пылезащитное уплотнение | 10 |
| 06 | 4067902 | Пылезащитное уплотнение | 6 |
| 09 | 4187328 | Уплотнительное кольцо | 5 |
| 13 | 4187308 | Уплотнительное кольцо | 9 |
| 15 | 4203220 | Шайба | 2 |
| 17 | 4153488 | Хомут трубки | 4 |
| 19 | J901265 | Болт | 4 |
| 20 | A590912 | Пружинная шайба | 4 |
| 22 | 4214430 | Шланг | 1 |
| 23 | 4214429 | Шланг | 1 |
| 32 | 4189859 | Хомут трубки | 4 |
| 33 | 4190126 | Хомут трубки | 4 |
| 34 | J901260 | Болт | 8 |
| 35 | A590912 | Пружинная шайба | 8 |
| 37 | 9726390 | Трубка | 1 |
| 38 | 9726391 | Трубка | 1 |
| 39 | 8036809 | Трубка | 1 |
| 40 | 8036810 | Трубка | 1 |
| 41 | 8038547 | Трубка | 1 |
| 42 | 8038548 | Трубка | 1 |
| 51 | 4187392 | Шланг | 2 |
| 51 | 4205313 | Шланг | 2 |
| 51 | 4205314 | Шланг | 2 |
| 51 | 4205338 | Шланг | 2 |
| 52 | 4054448 | Защитный кожух | 2 |
| 52 | 4196279 | Защитный кожух | 2 |
| 52 | 4053610 | Защитный кожух | 2 |
| 52 | 4055191 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX220 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
