Удлинённый рукоять опора — HITACHI EX22-2

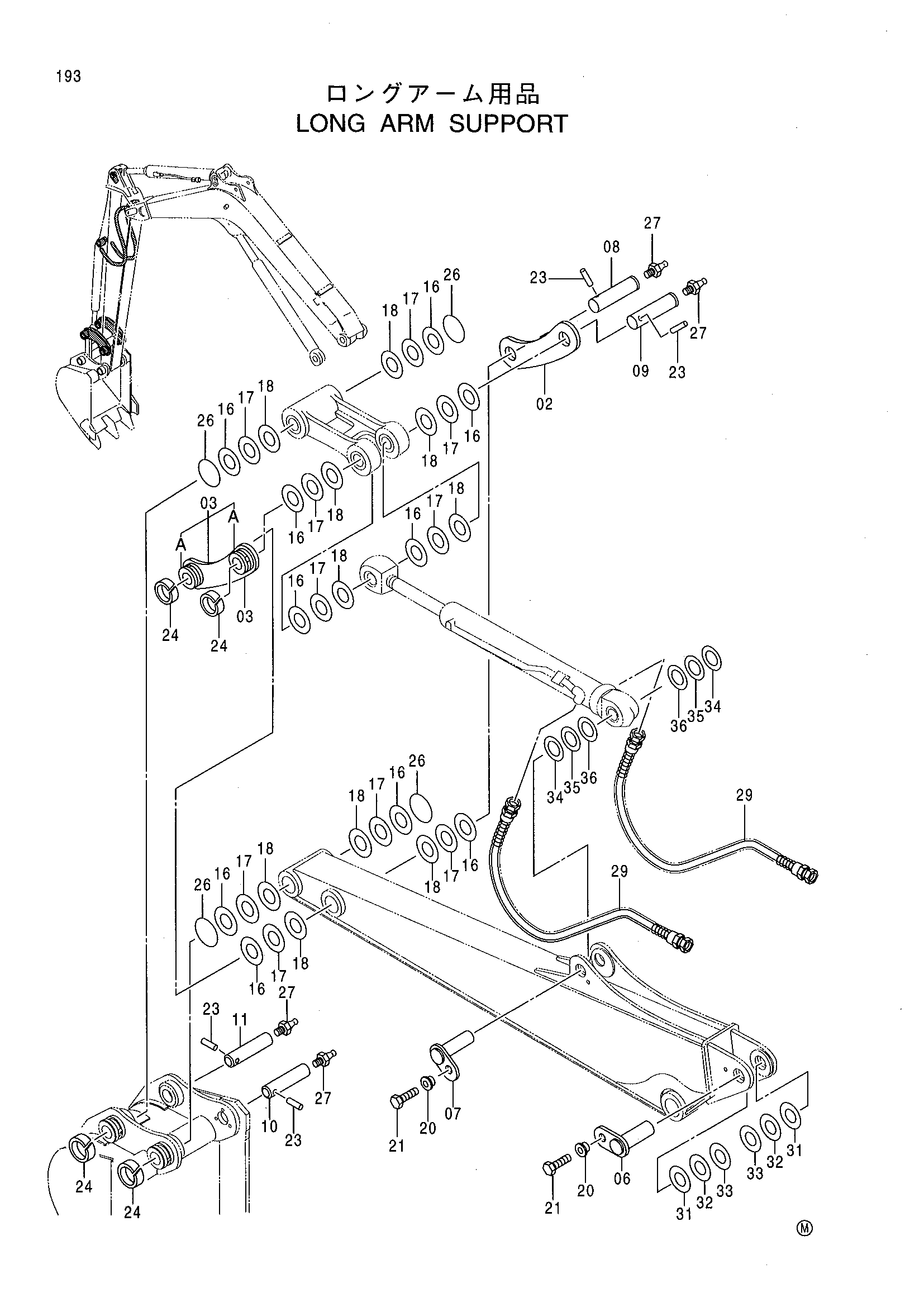

Заводская схема «Удлинённый рукоять опора» для HITACHI EX22-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4332032 | Тяга | 1 |
| 03 | 8058970 | Тяга | 1 |
| 03A | 4351031 | Ограничитель | 2 |
| 06 | 9743084 | Палец | 1 |
| 07 | 9742447 | Палец | 1 |
| 08 | 4332018 | Палец | 1 |
| 09 | 4332019 | Палец | 1 |
| 10 | 4332020 | Палец | 1 |
| 11 | 4332021 | Палец | 1 |
| 16 | 4352135 | Регулировочная шайба 0.5 | 10 |
| 17 | 4354261 | Регулировочная шайба 0.8 | 10 |
| 18 | 4354262 | Регулировочная шайба 1.0 | 10 |
| 20 | 4339354 | Втулка | 2 |
| 21 | J971230 | Болт | 2 |
| 23 | 4244708 | Палец | 4 |
| 24 | 4351621 | Кольцо | 4 |
| 26 | 4275520 | Уплотнительное кольцо | 4 |
| 27 | J75481 | Пресс-маслёнка | 4 |
| 29 | 4294860 | Шланг | 2 |
| 31 | 4352136 замена: 4367635 | Регулировочная шайба 0.5 | 2 |
| 31 | 4367635 | Регулировочная шайба 0.5 | 2 |
| 32 | 4354259 замена: 4367636 | Регулировочная шайба 0.8 | 2 |
| 32 | 4367636 | Регулировочная шайба 0.8 | 2 |
| 33 | 4354260 замена: 4367637 | Регулировочная шайба 1.0 | 2 |
| 33 | 4367637 | Регулировочная шайба 1.0 | 2 |
| 34 | 4352135 | Регулировочная шайба 0.5 | 2 |
| 34 | 4367639 | Регулировочная шайба 0.5 | 2 |
| 35 | 4354261 | Регулировочная шайба 0.8 | 2 |
| 35 | 4367640 | Регулировочная шайба 0.8 | 2 |
| 36 | 4354262 | Регулировочная шайба 1.0 | 2 |
| 36 | 4367641 | Регулировочная шайба 1.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
