4 Ходовой многофункциональный рычаг — HITACHI EX22-2

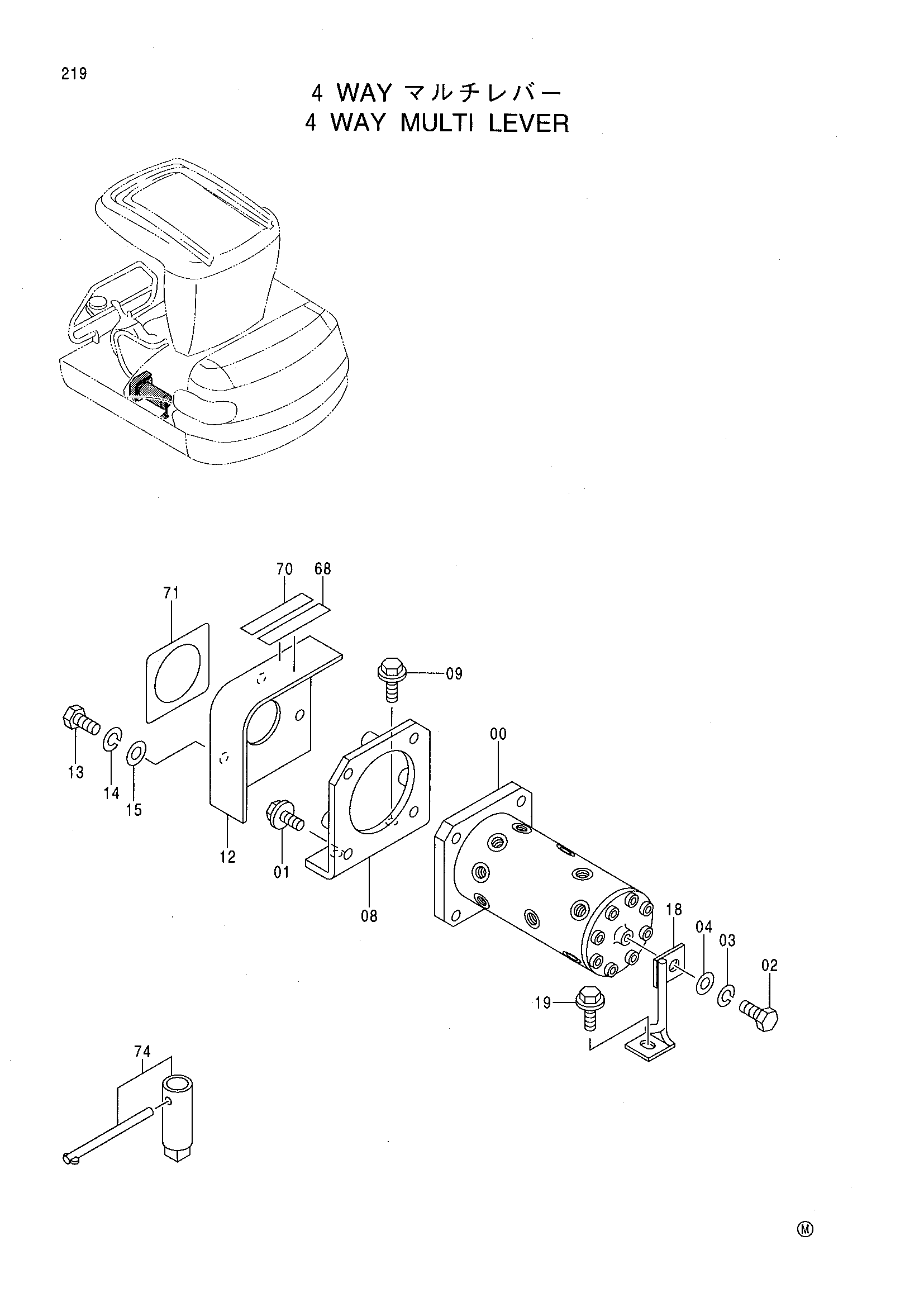

Заводская схема «4 Ходовой многофункциональный рычаг» для HITACHI EX22-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4287296 | Влве поворотный | 1 |
| 01 | J041225 | Болт с шайбой | 4 |
| 02 | J960816 | Болт | 1 |
| 03 | J252108 | Пружинная шайба | 1 |
| 04 | J253108 | Плоская шайба | 1 |
| 08 | 8058977 | Кронштейн | 1 |
| 09 | J051025 | Болт с шайбой | 2 |
| 12 | 8059055 | Крышка | 1 |
| 13 | J960816 | Болт | 3 |
| 14 | J252108 | Пружинная шайба | 3 |
| 15 | J253108 | Плоская шайба | 3 |
| 18 | 9745073 | Кронштейн | 1 |
| 19 | J051025 | Болт с шайбой | 1 |
| 68 | 4296826 | Информационная табличка | 1 |
| 70 | 4300158 | Информационная табличка | 1 |
| 71 | 4314297 | Информационная табличка | 1 |
| 74 | 4301234 | Гаечный ключ | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
