Гидроцилиндр ковша — HITACHI EX22-2

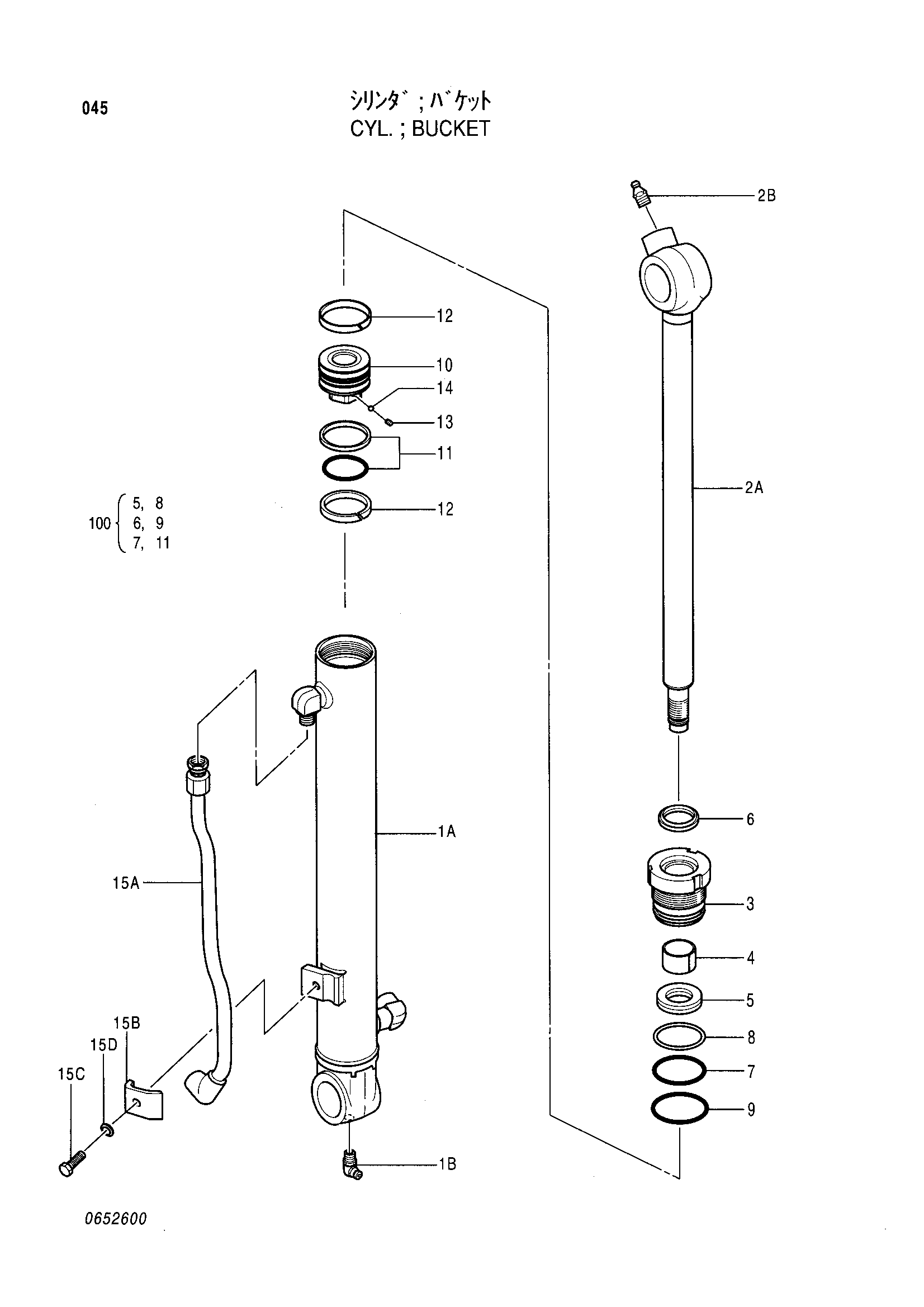

Заводская схема «Гидроцилиндр ковша» для HITACHI EX22-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4289651 | Гидроцилиндр ковша | 1 | |
| 1 | 4352324 | Труба гидроцилиндра | 1 |
| 1B | 0159411 | Пресс-маслёнка | 1 |
| 2 | 4352325 | Шток поршня | 1 |
| 2B | J75481 | Пресс-маслёнка | 1 |
| 3 | 0432202 | Головка гидроцилиндра | 1 |
| 4 | 0652502 | Втулка | 1 |
| 5 | 0217003 | U-образная манжета | 1 |
| 6 | 0620903 | Грязесъёмное кольцо | 1 |
| 7 | A811055 | Уплотнительное кольцо | 1 |
| 8 | 0403007 | Опорное кольцо | 1 |
| 9 | A810060 | Уплотнительное кольцо | 1 |
| 10 | 0432205 | Поршень | 1 |
| 11 | 0354306 | Уплотнительное кольцо | 1 |
| 12 | 0432206 | Направляющее кольцо | 2 |
| 13 | 0620904 | Установочный винт | 1 |
| 14 | 0431910 | Стальной шарик | 1 |
| 15 | 4352327 | Трубка | 1 |
| 15A | 0652601 | Трубка | 1 |
| 15B | 0652405 | Держатель | 1 |
| 15C | 0408815 | Болт | 1 |
| 15D | 0325913 | Шайба | 1 |
| 100 | 4352326 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
