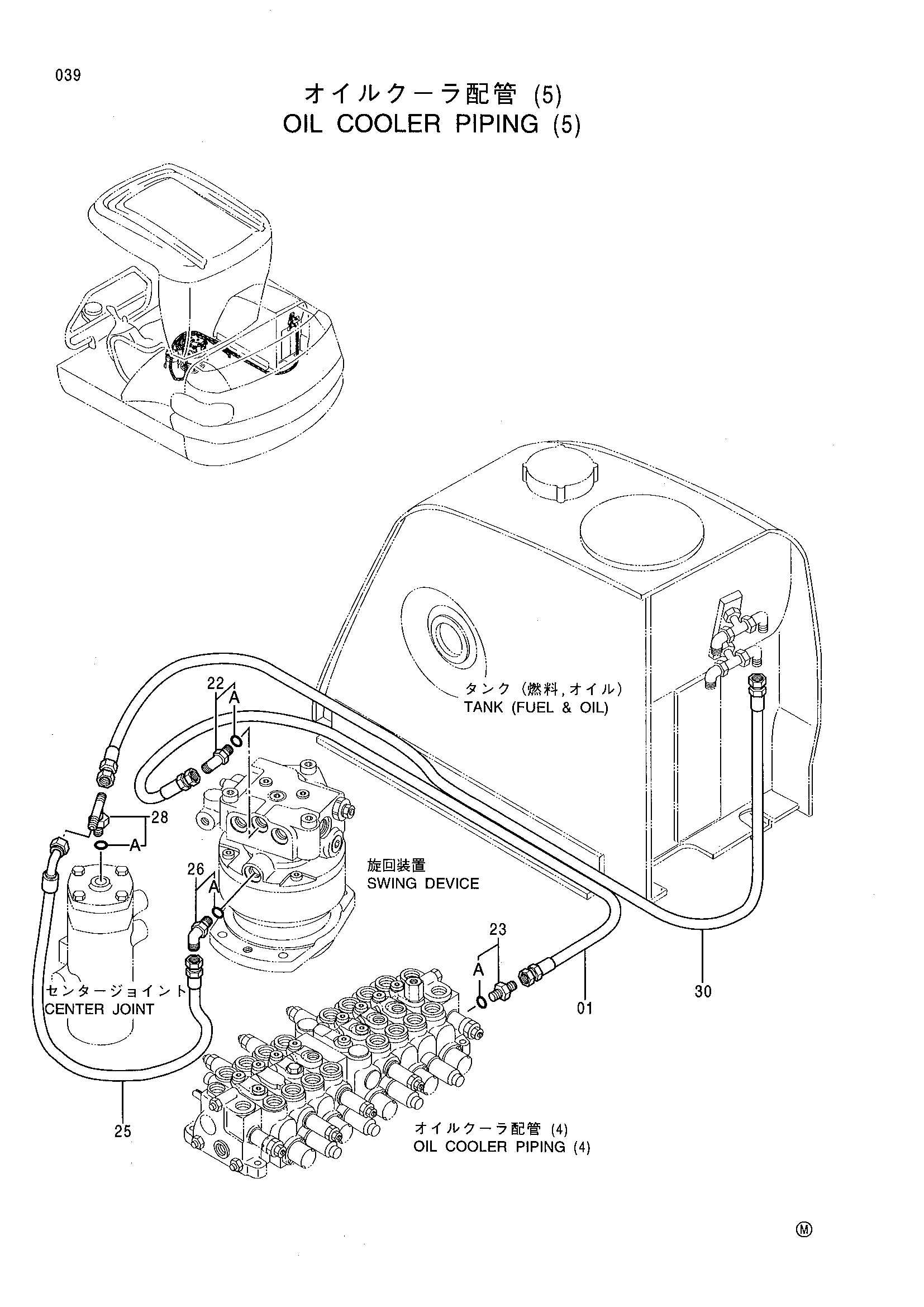

Масляный радиатор трубопроводы (5) — HITACHI EX22-2
Заводская схема «Масляный радиатор трубопроводы (5)» для HITACHI EX22-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4347259 | Шланг | 1 |
| 22 | 4154671 замена: 4241385 | Угловой штуцер | 1 |
| 22 | 4241385 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4200469 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4347260 | Шланг | 1 |
| 26 | 4154671 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4278875 | Тройник | 1 |
| 28A | R26448R | Уплотнительное кольцо | 1 |
| 30 | 4353204 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
