Пилотные гидролинии (1-3) — HITACHI EX22-2

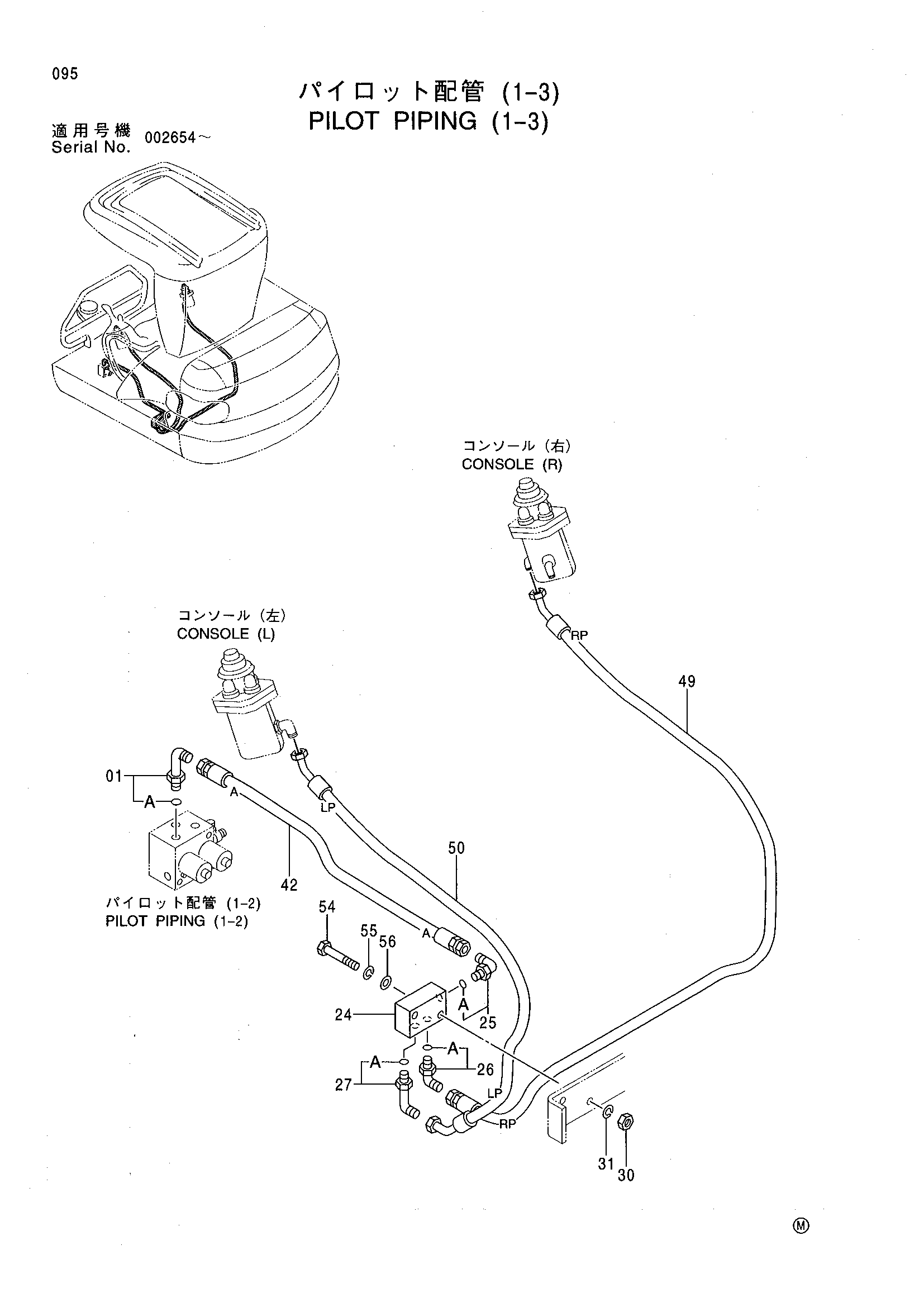

Заводская схема «Пилотные гидролинии (1-3)» для HITACHI EX22-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4156434 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 3080382 | Коллектор | 1 |
| 25 | 4154671 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4154670 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4279119 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 30 | J231106 | Гайка | 2 |
| 31 | J252106 | Пружинная шайба | 2 |
| 42 | 4395870 | Шланг | 1 |
| 49 | 4395877 | Шланг | 1 |
| 50 | 4395785 | Шланг | 1 |
| 54 | J960655 | Болт | 2 |
| 55 | J252106 | Пружинная шайба | 2 |
| 56 | J253106 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
