Гидроцилиндр. поворот — HITACHI EX22-2

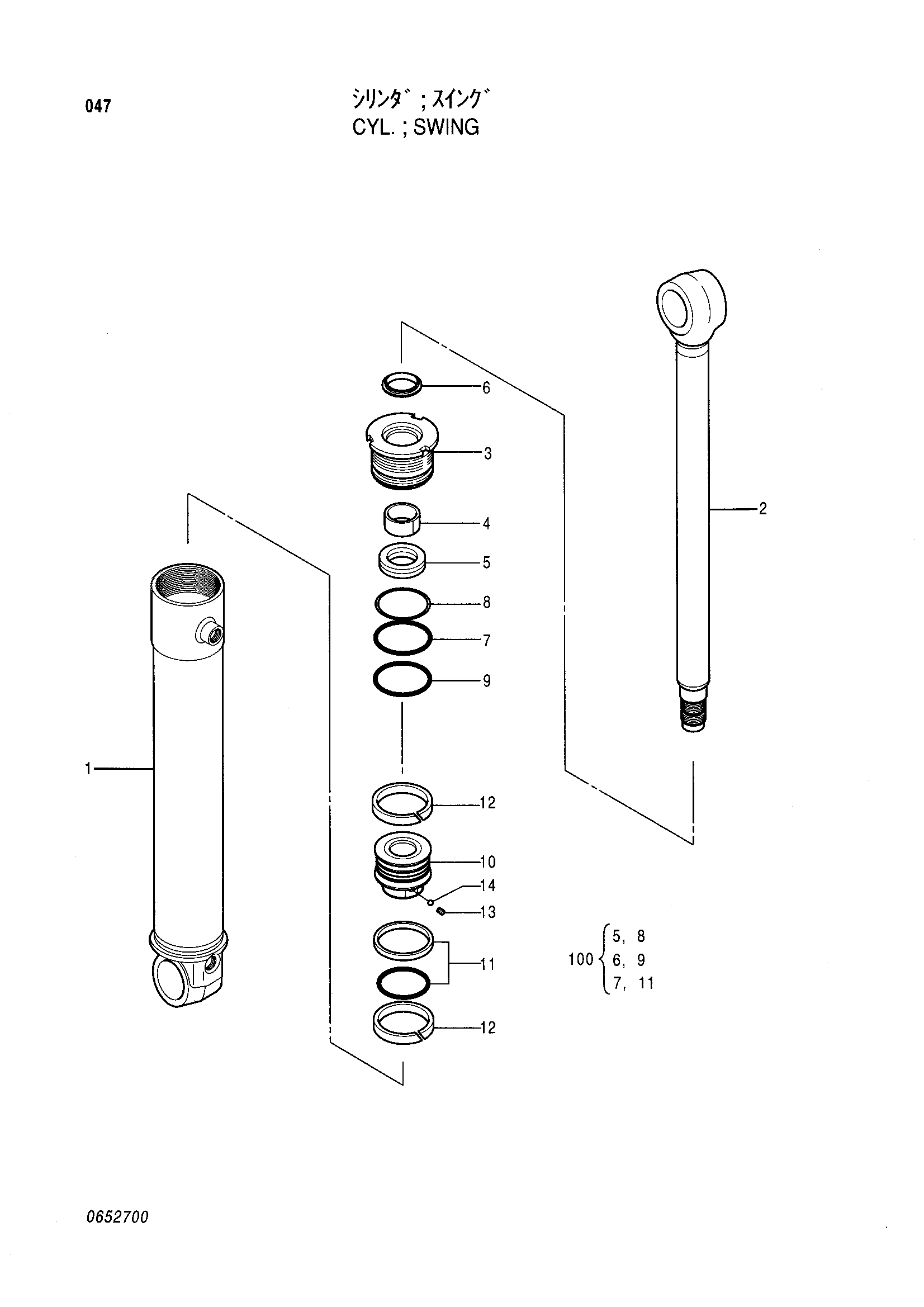

Заводская схема «Гидроцилиндр. поворот» для HITACHI EX22-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4289652 | Гидроцилиндр. поворот | 1 | |
| 1 | 4352328 | Труба гидроцилиндра | 1 |
| 2 | 4352329 | Шток поршня | 1 |
| 3 | 0652701 | Головка гидроцилиндра | 1 |
| 4 | 0652401 | Втулка | 1 |
| 5 | 0431904 | U-образная манжета | 1 |
| 6 | 0652402 | Грязесъёмное кольцо | 1 |
| 7 | A811075 | Уплотнительное кольцо | 1 |
| 8 | 0652702 | Опорное кольцо | 1 |
| 9 | A810080 | Уплотнительное кольцо | 1 |
| 10 | 0652703 | Поршень | 1 |
| 11 | 0380915 | Кольцо уплотнение в сборе | 1 |
| 12 | 0432508 | Направляющее кольцо | 2 |
| 13 | 0326308 | Установочный винт | 1 |
| 14 | 0370110 | Стальной шарик | 1 |
| 100 | 4352330 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
