Основные гидролинии (4) — HITACHI EX22-2

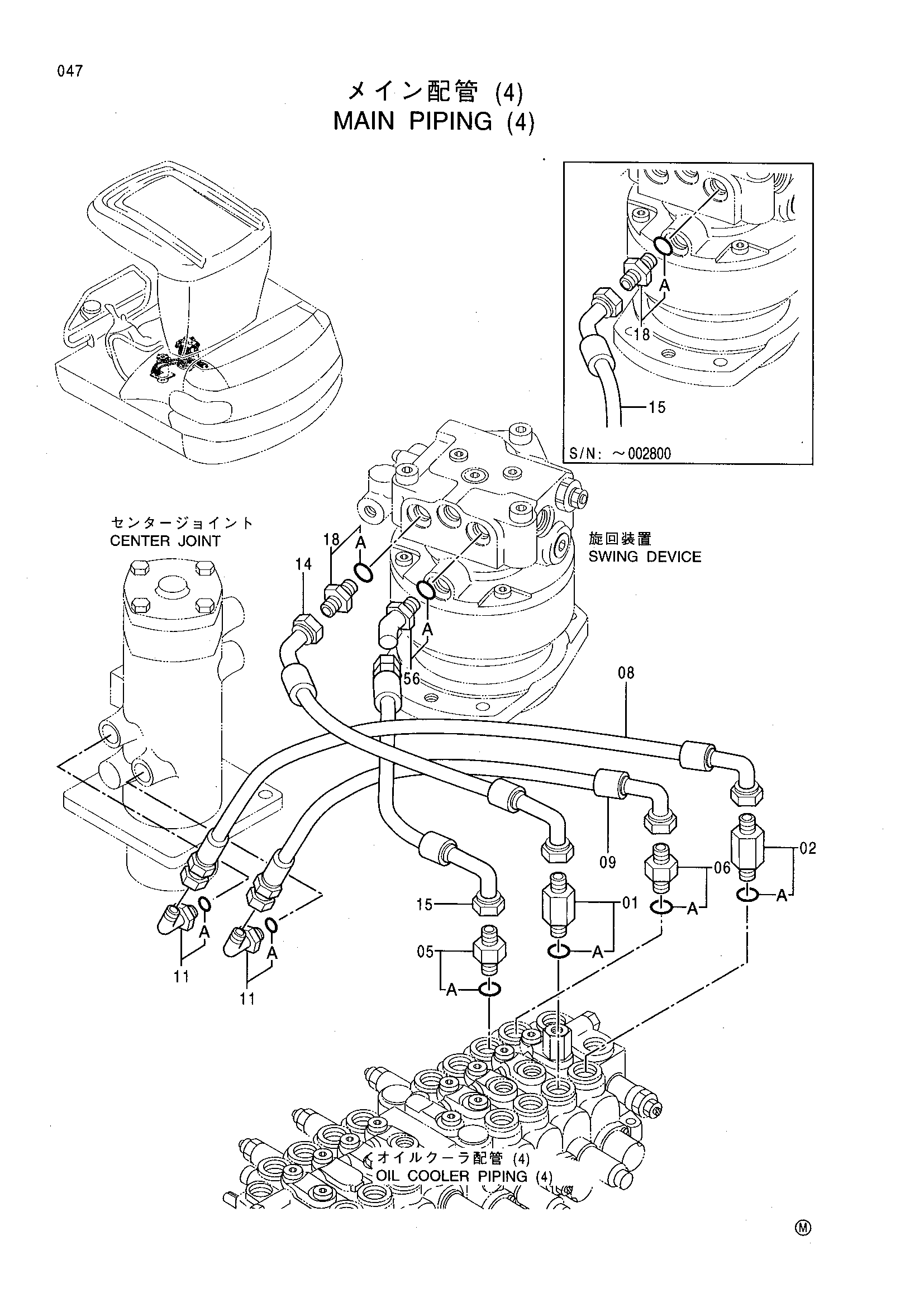

Заводская схема «Основные гидролинии (4)» для HITACHI EX22-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4276967 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4331841 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4200469 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4327296 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4347264 | Шланг | 1 |
| 09 | 4347403 | Шланг | 1 |
| 11 | 4277653 | Угловой штуцер | 2 |
| 11A | R26448R | Уплотнительное кольцо | 1 |
| 14 | 4347404 | Шланг | 1 |
| 15 | 4347405 замена: 4458334 | Шланг | 1 |
| 15 | 4347405 замена: 4190244 | Шланг | 1 |
| 15 | 4458334 | Шланг | 1 |
| 18 | 4200466 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4200466 | Адаптер | 1 |
| 56 | 4190244 | Угловой штуцер | 1 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
