Гидроцилиндр отвала — HITACHI EX22-2

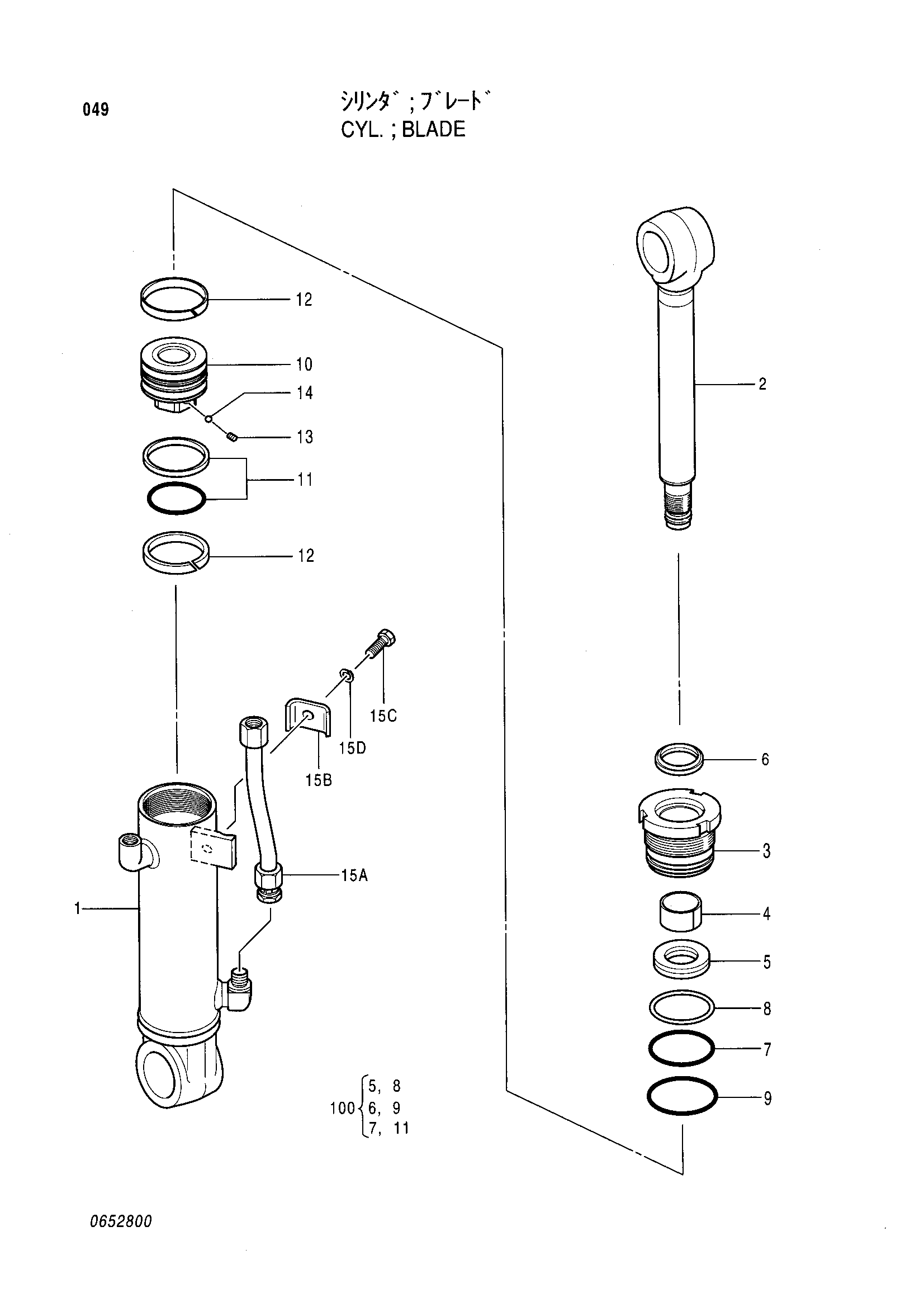

Заводская схема «Гидроцилиндр отвала» для HITACHI EX22-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4289653 | Гидроцилиндр отвала | 1 | |
| 1 | 4352331 | Труба гидроцилиндра | 1 |
| 2 | 4352332 | Шток поршня | 1 |
| 3 | 0432401 | Головка гидроцилиндра | 1 |
| 4 | 0652401 | Втулка | 1 |
| 5 | 0431904 | U-образная манжета | 1 |
| 6 | 0652402 | Грязесъёмное кольцо | 1 |
| 7 | A811070 | Уплотнительное кольцо | 1 |
| 8 | 0652801 | Опорное кольцо | 1 |
| 9 | A810075 | Уплотнительное кольцо | 1 |
| 10 | 0432303 | Поршень | 1 |
| 11 | 0432304 | Уплотнительное кольцо | 1 |
| 12 | 0432305 | Направляющее кольцо | 2 |
| 13 | 0326308 | Установочный винт | 1 |
| 14 | 0370110 | Стальной шарик | 1 |
| 15 | 4352334 | Трубка | 1 |
| 15A | 0652802 | Трубка | 1 |
| 15B | 0652405 | Держатель | 1 |
| 15C | 0408815 | Болт | 1 |
| 15D | 0325913 | Шайба | 1 |
| 100 | 4352333 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
