Стд.арм опора — HITACHI EX22-2

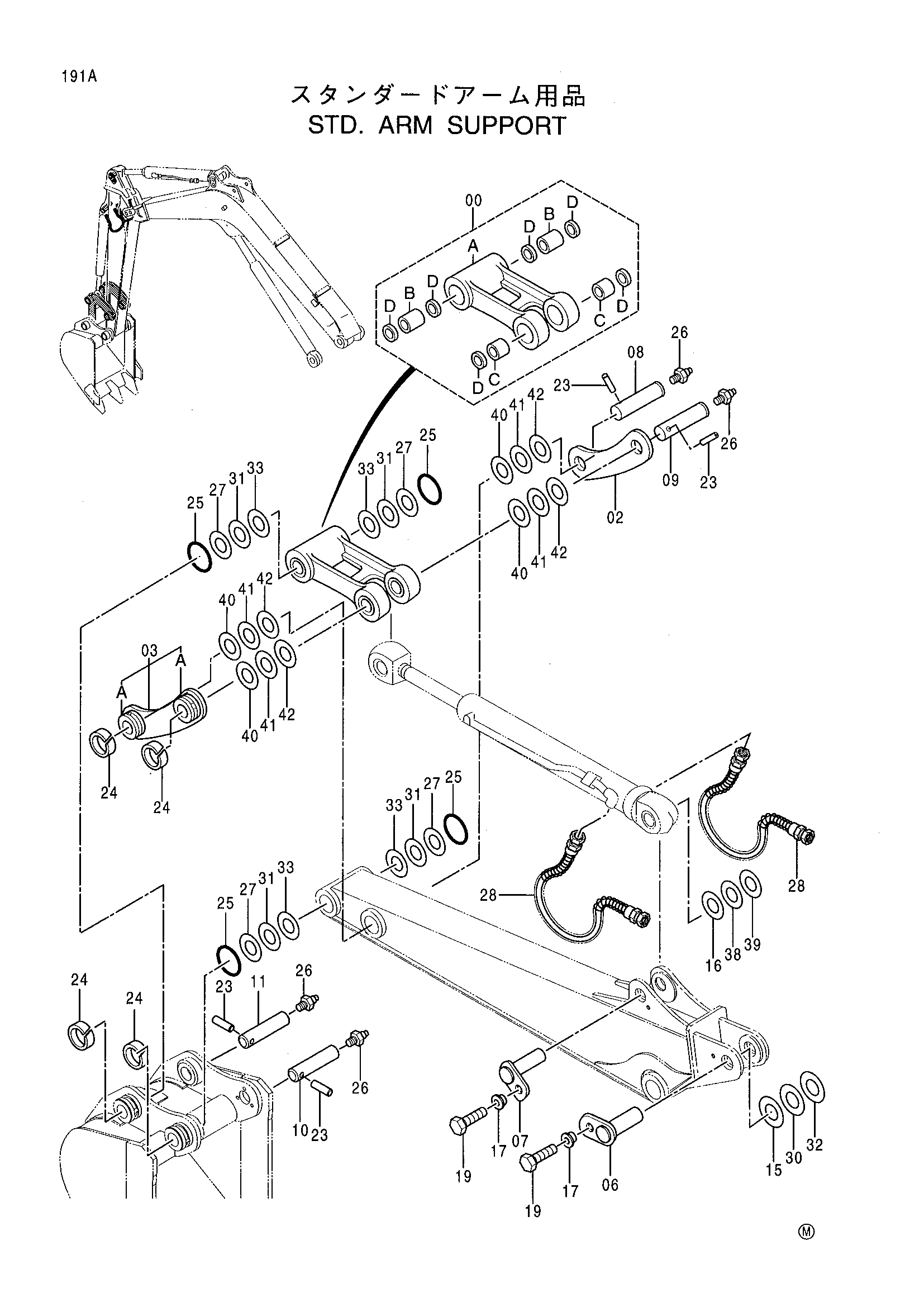

Заводская схема «Стд.арм опора» для HITACHI EX22-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8060347	Тяга	1
00A	3056112	Тяга	1
00B	4351962	Втулка	2
00C	4338534	Втулка	2
00D	4347249	Пылезащитное уплотнение	6
02	4332032	Тяга	1
03	8058970	Тяга	1
03A	4351031	Ограничитель	2
06	9743084	Палец	1
07	9742447	Палец	1
08	4332018	Палец	1
09	4332019	Палец	1
10	4332020	Палец	1
11	4332021	Палец	1
15	4334145	Регулировочная шайба 0.5	3
15	4252136 замена: 4367635	Регулировочная шайба 0.5	2
15	4367635	Регулировочная шайба 0.5	2
16	4334144	Регулировочная шайба 0.5	2
16	4352135	Регулировочная шайба 0.5	2
16	4367639	Регулировочная шайба 0.5	2
17	4339354	Втулка	2
19	J971230	Болт	2
23	4244708	Палец	4
24	4351621	Кольцо	4
25	4275520	Уплотнительное кольцо	4
26	J75481	Пресс-маслёнка	4
27	4352135	Регулировочная шайба 0.5	4
28	4300849	Шланг	2
30	4354259 замена: 4367636	Регулировочная шайба 0.8	2
30	4367636	Регулировочная шайба 0.8	2
31	4354261	Регулировочная шайба 0.8	4
32	4354260 замена: 4367637	Регулировочная шайба 1.0	2
32	4367637	Регулировочная шайба 1.0	2
33	4354262	Регулировочная шайба 1.0	4
38	4354259	Регулировочная шайба 0.8	2
38	4367640	Регулировочная шайба 0.8	2
39	4354262	Регулировочная шайба 1.0	2
39	4367641	Регулировочная шайба 1.0	2
40	4334144	Регулировочная шайба 0.5	6
40	4252135	Регулировочная шайба 0.5	6
41	4354261	Регулировочная шайба 0.8	6
42	4354262	Регулировочная шайба 1.0	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX22-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
