Пилотные гидролинии (1-4) — HITACHI EX22-2

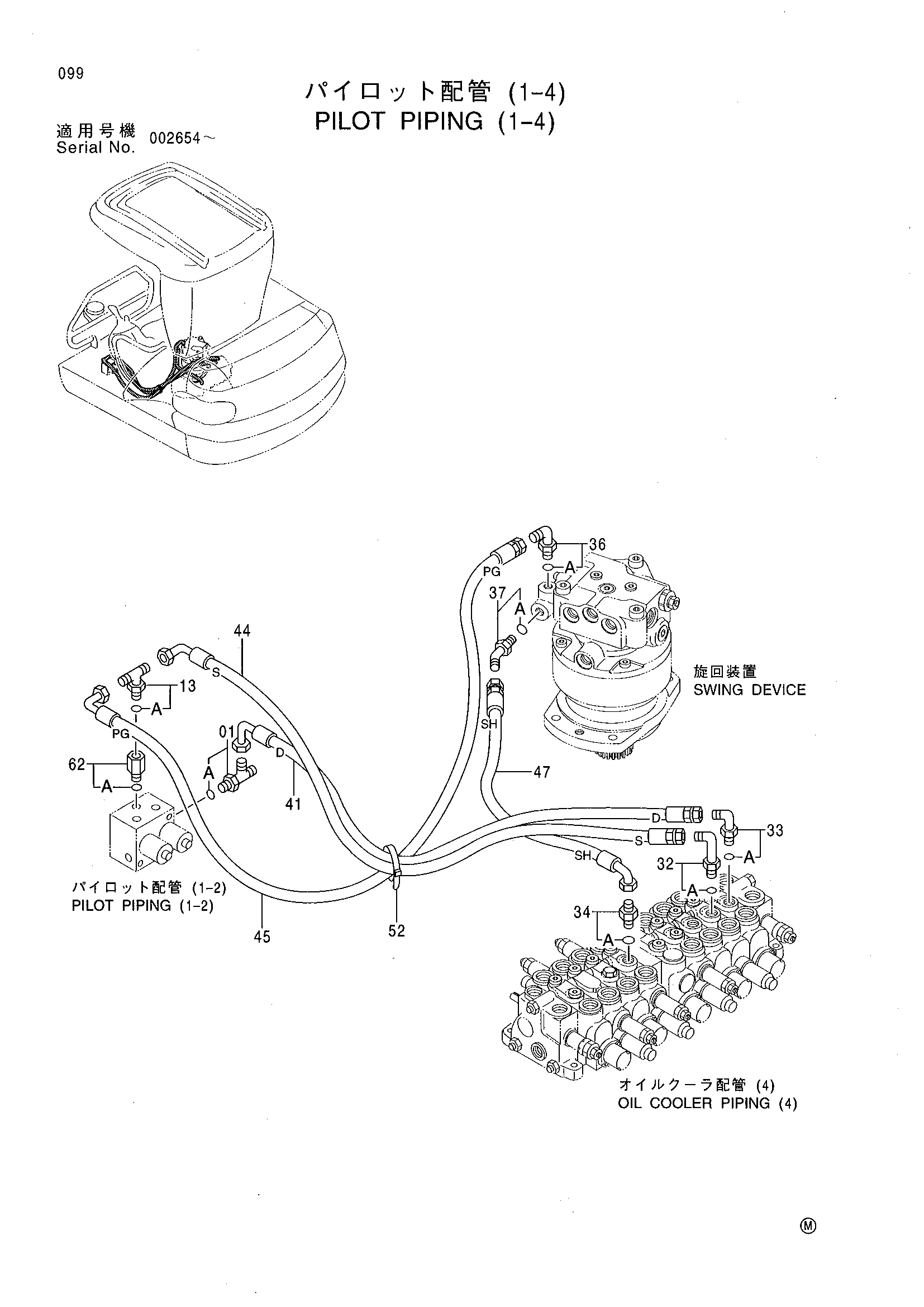

Заводская схема «Пилотные гидролинии (1-4)» для HITACHI EX22-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4246385 | Тройник | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4203163 | Тройник | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4279119 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4154670 | Угловой штуцер | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4200465 | Адаптер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4154670 | Угловой штуцер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4193826 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4395869 | Шланг | 1 |
| 44 | 4396987 | Шланг | 1 |
| 45 | 4395873 | Шланг | 1 |
| 47 | 4395875 | Шланг | 1 |
| 52 | 4055312 | Ленточный зажим | 1 |
| 62 | 4443375 | Разъём | 1 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
