Масляный радиатор трубопроводы (1) — HITACHI EX22-2

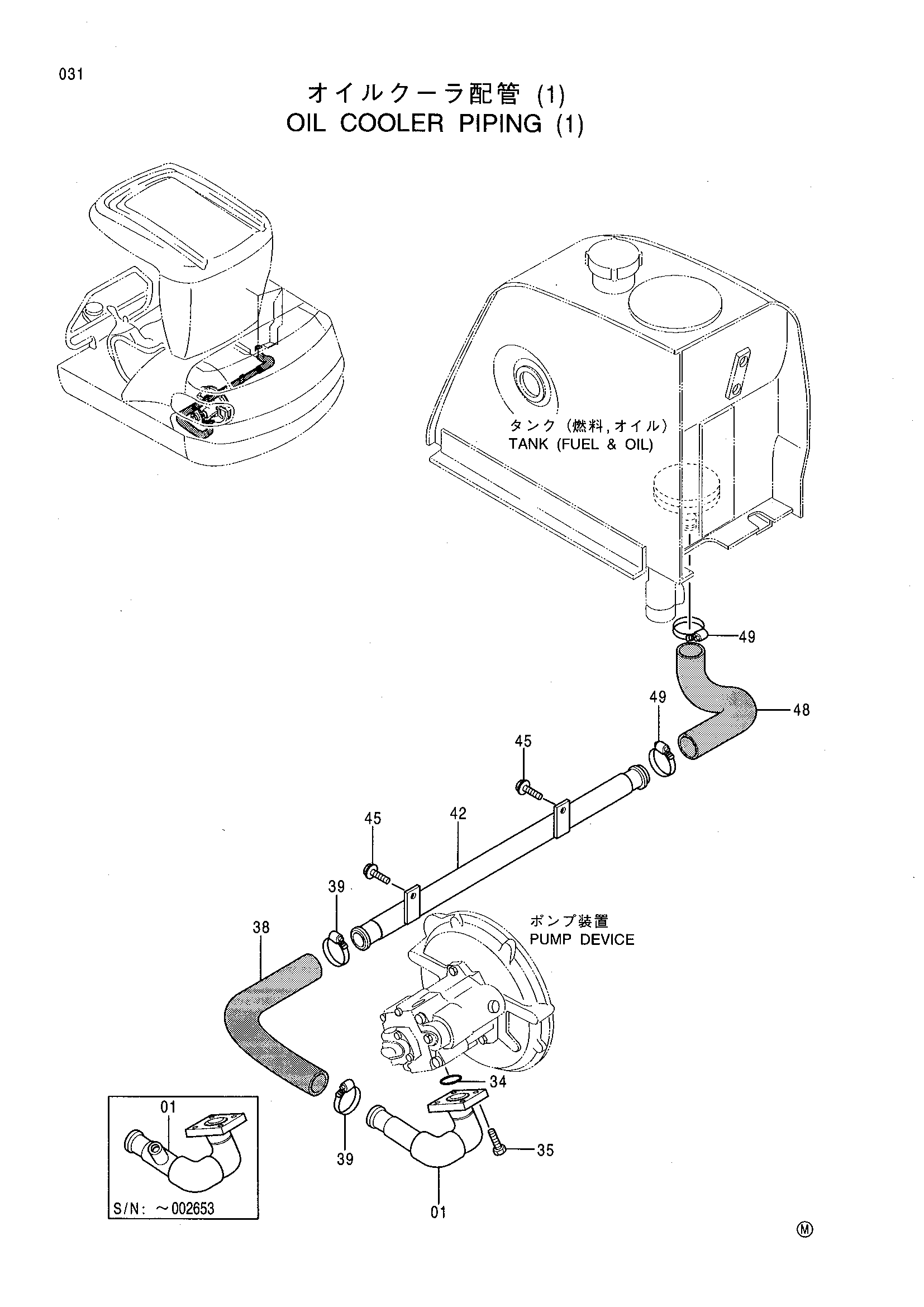

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX22-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8060251 | Всасывающая трубка | 1 |
| 01 | 8070877 | Всасывающая трубка | 1 |
| 34 | A810040 | Уплотнительное кольцо | 1 |
| 35 | M341025 | Болт с внутренним шестигранником | 4 |
| 38 | 3070392 | Резиновый шланг | 1 |
| 39 | 4505385 | Хомут шланга | 2 |
| 42 | 8058901 | Всасывающая трубка | 1 |
| 45 | J051045 | Болт с шайбой | 2 |
| 48 | 4340396 | Резиновый шланг | 1 |
| 49 | 4505385 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
