Поворотная колонна — HITACHI EX22-2

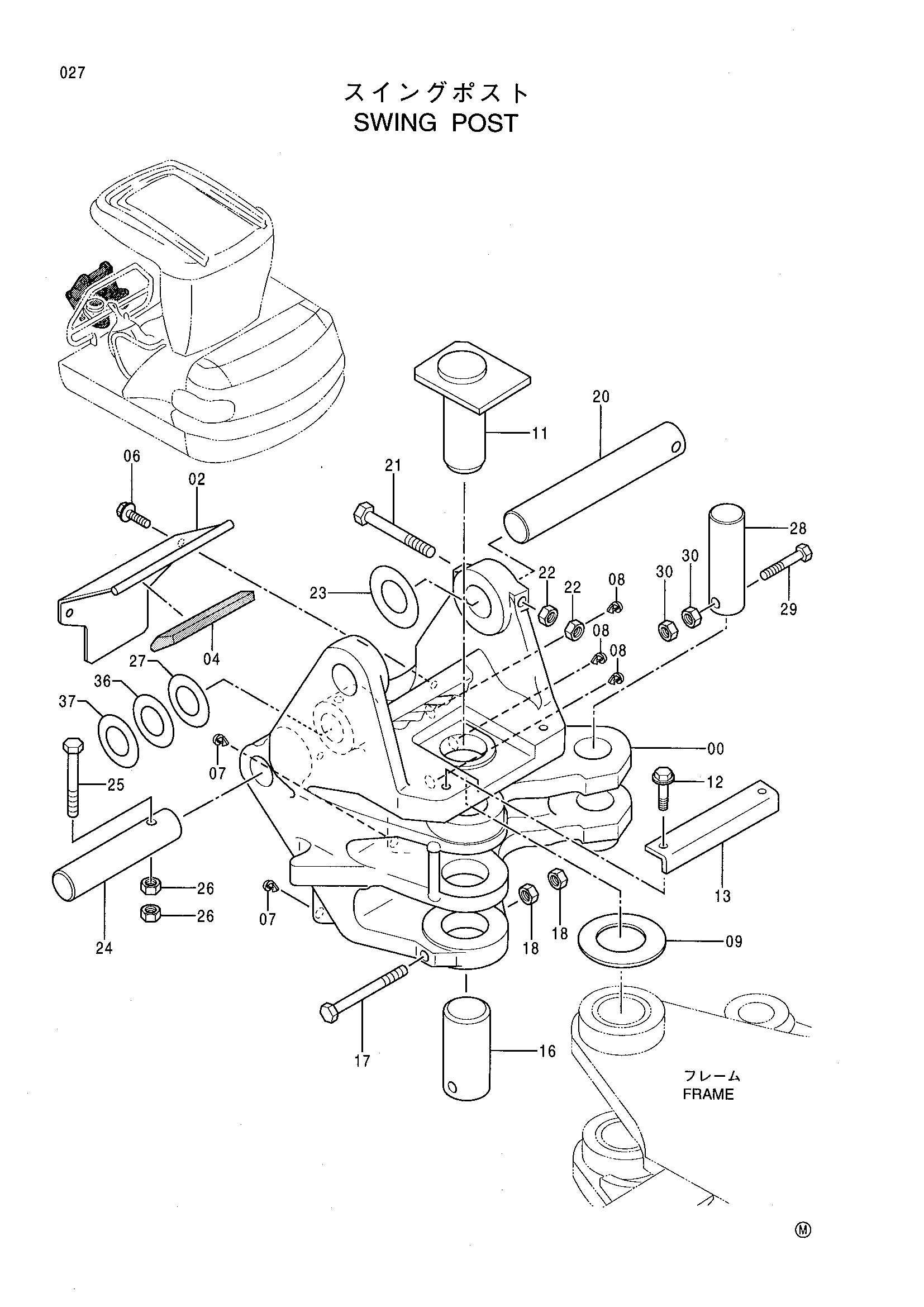

Заводская схема «Поворотная колонна» для HITACHI EX22-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0001896 | Свингпост | 1 |
| 02 | 9744227 | Хомут шланга | 1 |
| 04 | 4286202 | Резиновая втулка | 1 |
| 06 | J051025 | Болт с шайбой | 2 |
| 07 | 4288579 | Пробка | 2 |
| 08 | 4361804 | Пробка | 3 |
| 09 | 4332768 | Упорная пластина | 1 |
| 11 | 9742541 | Палец | 1 |
| 12 | J051225 | Болт с шайбой | 2 |
| 13 | 4331990 | Пластина | 1 |
| 16 | 4332273 | Палец | 1 |
| 17 | J971210 | Болт | 1 |
| 18 | J231212 | Гайка | 2 |
| 20 | 4331963 | Палец | 1 |
| 21 | J971007 | Болт | 1 |
| 22 | J231210 | Гайка | 2 |
| 23 | 4334146 | Регулировочная шайба | 1 |
| 24 | 4331964 | Палец | 1 |
| 25 | J971095 | Болт | 1 |
| 26 | J231210 | Гайка | 2 |
| 27 | 4334145 | Регулировочная шайба 0.5 | 1 |
| 27 | 4352136 замена: 4367635 | Регулировочная шайба 0.5 | 2 |
| 27 | 4367635 | Регулировочная шайба 0.5 | 2 |
| 28 | 4332274 | Палец | 1 |
| 29 | J971085 | Болт | 1 |
| 30 | J231210 | Гайка | 2 |
| 36 | 4354259 замена: 4367636 | Регулировочная шайба 0.8 | 2 |
| 36 | 4367636 | Регулировочная шайба 0.8 | 2 |
| 37 | 4354260 замена: 4367637 | Регулировочная шайба 1.0 | 2 |
| 37 | 4367637 | Регулировочная шайба 1.0 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
