Гидрораспределитель (3/4) — HITACHI EX22-2

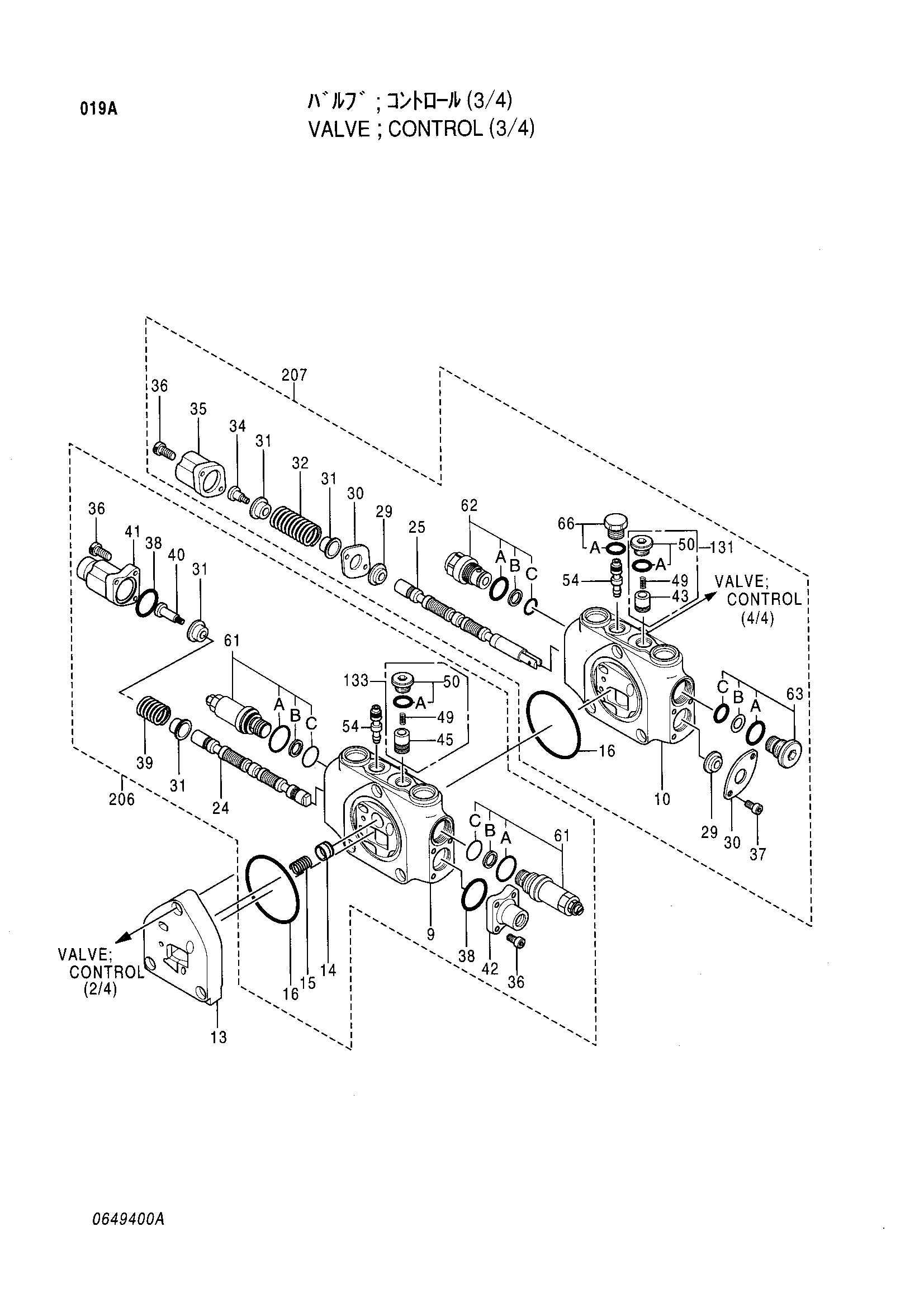

Заводская схема «Гидрораспределитель (3/4)» для HITACHI EX22-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4331673 | Гидрораспределитель | 1 | |
| 13 | 0649402 | Пластина | 1 |
| 14 | 0433501 | Обратный клапан | 1 |
| 15 | 0433502 | Пружина | 1 |
| 16 | 0433401 | Уплотнительное кольцо | 2 |
| 29 | 0433406 | Масляное уплотнение | 2 |
| 30 | 0209415 | Пластина | 2 |
| 31 | 0433407 | Седло пружины | 4 |
| 32 | 0433506 | Пружина | 1 |
| 34 | 0433409 | Болт | 1 |
| 35 | 0637301 | Колпачок | 1 |
| 36 | 0432911 | Болт с внутренним шестигранником | 8 |
| 37 | 0209423 | Болт с внутренним шестигранником | 2 |
| 38 | 0433411 | Уплотнительное кольцо | 2 |
| 39 | 0476305 | Пружина | 1 |
| 40 | 0433413 | Болт | 1 |
| 41 | 0433414 | Колпачок | 1 |
| 42 | 0433415 | Колпачок | 1 |
| 49 | 0433417 | Пружина | 2 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 0649401 | Втулка | 2 |
| 61 | 0649301 замена: 4357892 | Клапан | 2 |
| 61 | 0649301 | Клапан | 2 |
| 61 | 0649301 | Клапан | 2 |
| 61 | 0649301 | Клапан | 2 |
| 61 | 4357892 | Предохранительный клапан | 2 |
| 61 | 4357892 | Предохранительный клапан | 2 |
| 61 | 4357892 | Предохранительный клапан | 2 |
| 61 | 4357892 | Предохранительный клапан | 2 |
| 61A | 4509181 | Уплотнительное кольцо | 1 |
| 61B | 0433513 | Опорное кольцо | 1 |
| 61C | 0637402 | Уплотнительное кольцо | 1 |
| 62 | 0476503 | Клапан | 1 |
| 62A | 4509181 | Уплотнительное кольцо | 1 |
| 62B | 0433513 | Опорное кольцо | 1 |
| 62C | 0637402 | Уплотнительное кольцо | 1 |
| 63 | 0433512 | Пробка | 1 |
| 63A | 4509181 | Уплотнительное кольцо | 1 |
| 63B | 0433513 | Опорное кольцо | 1 |
| 63C | 0637402 | Уплотнительное кольцо | 1 |
| 66 | 0433420 | Пробка | 1 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 131 | 0649203 | Обратный клапан комплект | 1 |
| 133 | 0649302 | Обратный клапан комплект | 1 |
| 206 | 4381376 | Корпус в сборе | 1 |
| 207 | 4381377 | Корпус в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
