Навес — HITACHI EX22

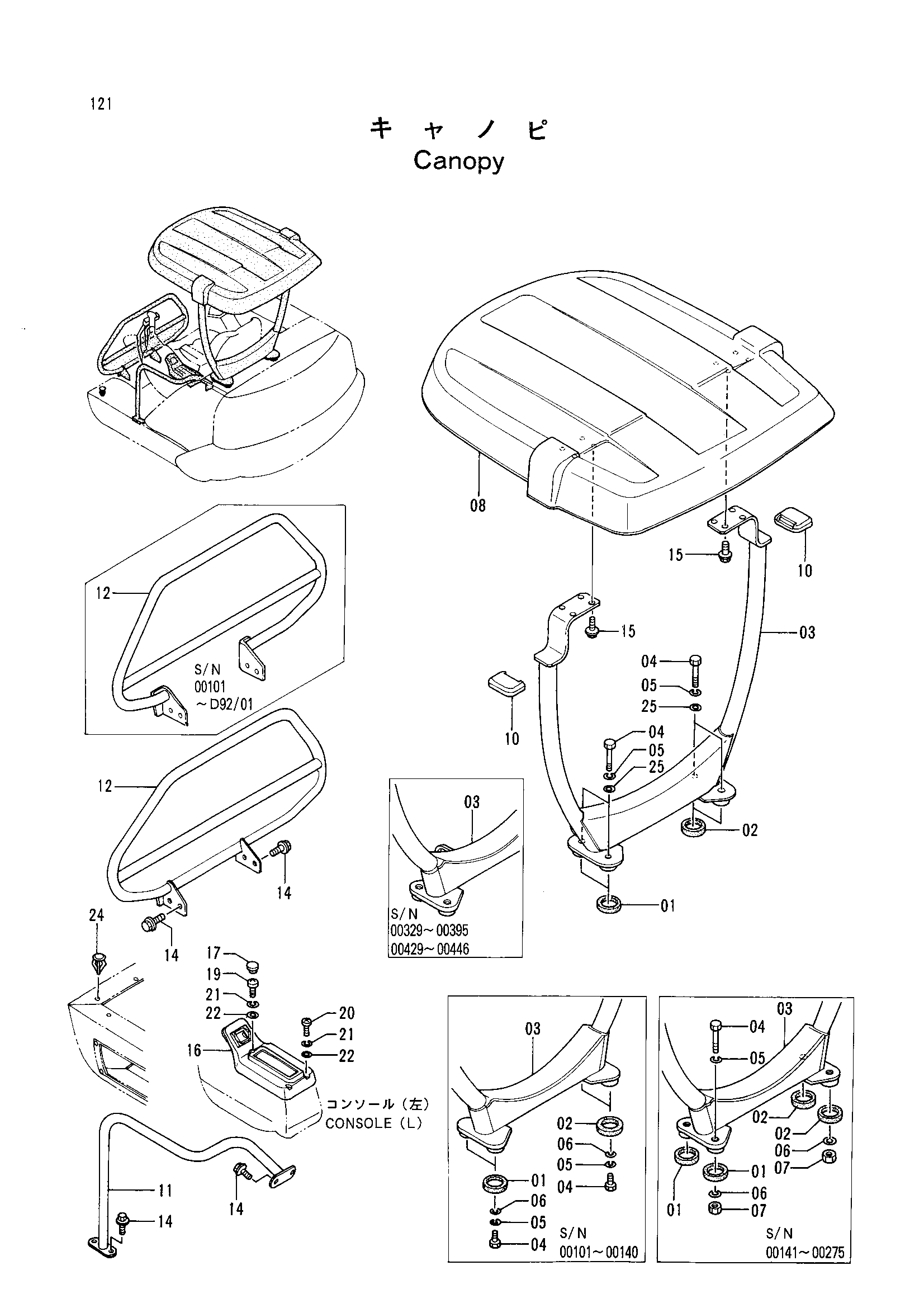

Заводская схема «Навес» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4286238 | Резиновое уплотнение | 2 |
| 02 | 4286239 | Резиновое уплотнение | 2 |
| 03 | 6012459 замена: 6013221 | Павл | 1 |
| 03 | 6012998 | Павл | 1 |
| 03 | 6012998 | Павл | 1 |
| 03 | 6013221 | Павл | 1 |
| 03 | 6013221 | Павл | 1 |
| 04 | J901440 | Болт | 4 |
| 04 | J901470 | Болт | 4 |
| 04 | J901680 | Болт | 4 |
| 05 | A590914 | Пружинная шайба | 4 |
| 05 | A590916 | Пружинная шайба | 4 |
| 06 | A590114 | Плоская шайба | 2 |
| 06 | A590114 | Плоская шайба | 4 |
| 07 | J950014 | Гайка | 2 |
| 08 | 4286235 | Рооф | 1 |
| 10 | 3059520 | Амортизатор | 2 |
| 11 | 7025277 замена: 7027632 | Стойка | 1 |
| 11 | 7027632 | Стойка | 1 |
| 12 | 7025207 замена: 7026183 | Защитный кожух | 1 |
| 12 | 7026183 | Защитный кожух | 1 |
| 14 | J021025 | Болт с шайбой | 8 |
| 15 | J021030 | Болт с шайбой | 8 |
| 16 | 1016809 | Крышка стойка | 1 |
| 17 | 4288796 | Колпачок | 1 |
| 19 | J850425 | Винт | 1 |
| 20 | J850435 | Винт | 2 |
| 21 | J251004 | Пружинная шайба | 3 |
| 22 | J250004 | Плоская шайба | 3 |
| 24 | 4296301 | Пробка | 2 |
| 25 | A590116 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
