Пилотный трубопроводы (2-1) — HITACHI EX22

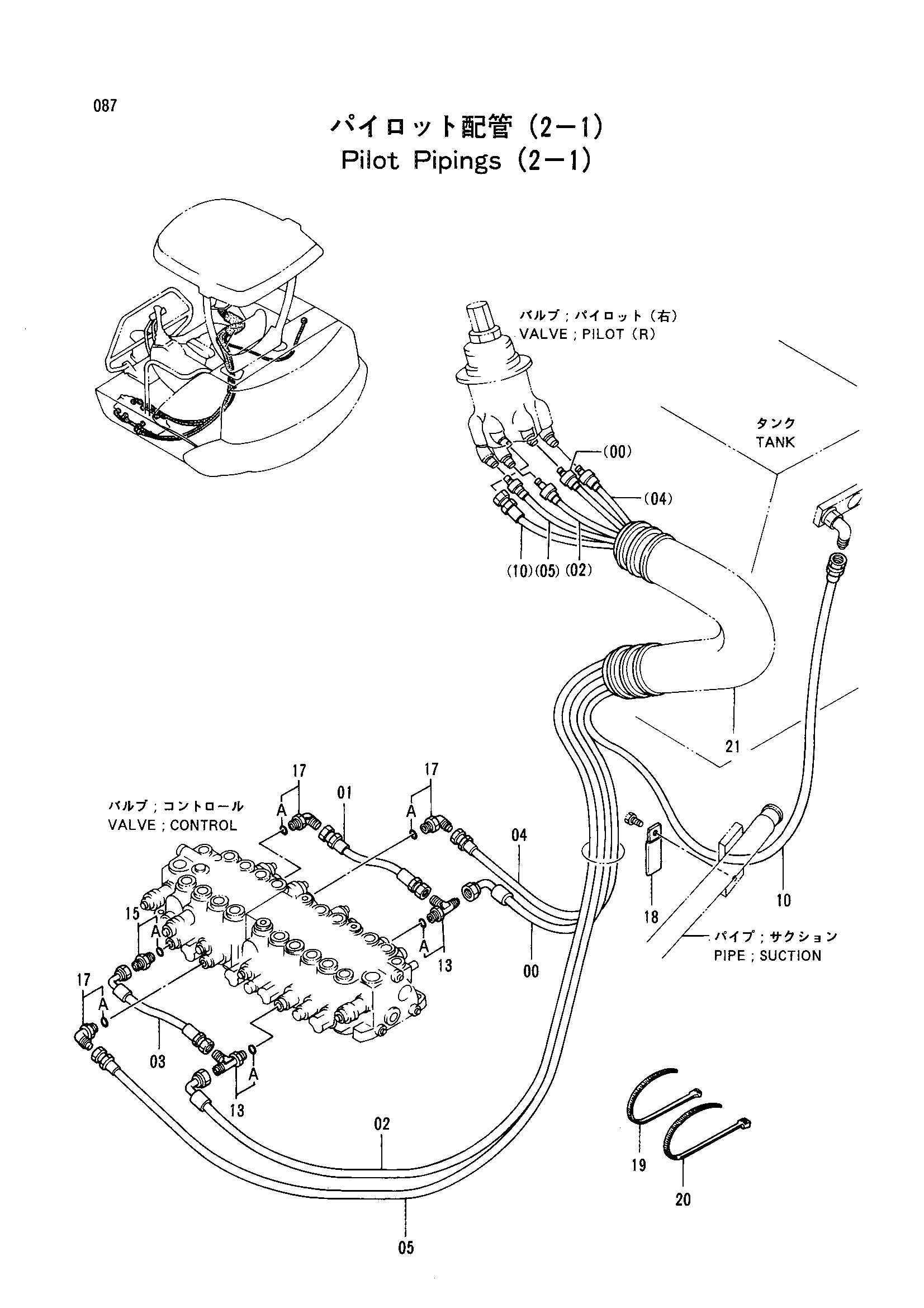

Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4290181 | Шланг | 1 |
| 01 | 4290183 | Шланг | 1 |
| 02 | 4290182 | Шланг | 1 |
| 03 | 4290183 | Шланг | 1 |
| 04 | 4290184 | Шланг | 1 |
| 05 | 4290307 | Шланг | 1 |
| 10 | 4290179 | Шланг | 1 |
| 13 | 4203171 | Тройник | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4200465 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4154670 | Угловой штуцер | 3 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4288707 | Хомут | 1 |
| 19 | 4055312 | Ленточный зажим | 15 |
| 20 | 4121859 | Ленточный зажим | 5 |
| 21 | 4279542 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
