Масляный радиатор трубопроводы (2) — HITACHI EX22

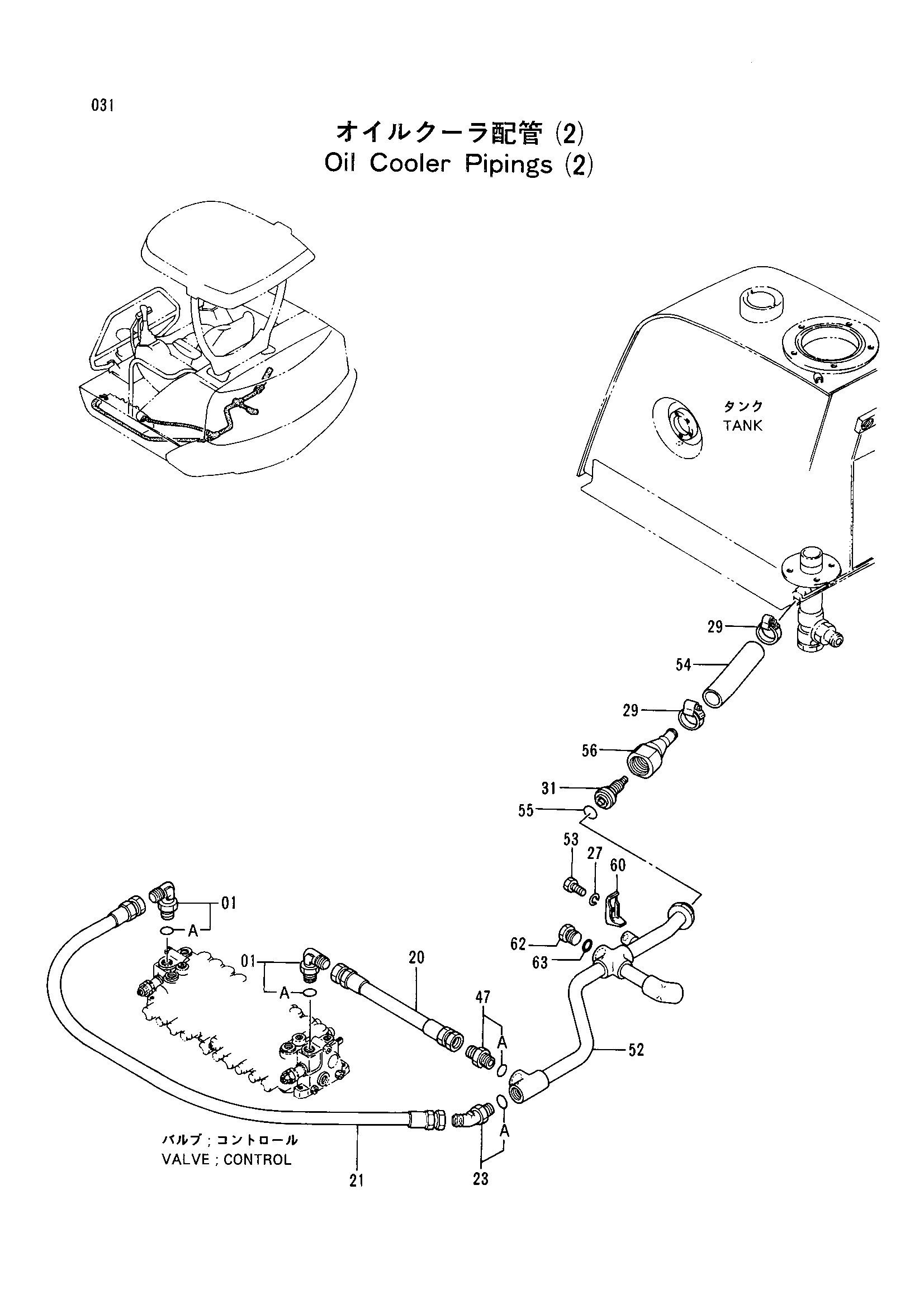

Заводская схема «Масляный радиатор трубопроводы (2)» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154672 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4290168 | Шланг | 1 |
| 21 | 4270458 | Шланг | 1 |
| 23 | 4279061 | Угловой штуцер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | A590912 | Пружинная шайба | 1 |
| 29 | 4505243 | Хомут шланга | 2 |
| 31 | 4255212 | Клапан | 1 |
| 47 | 4279302 | Адаптер | 1 |
| 47A | 4506424 | Уплотнительное кольцо | 1 |
| 52 | 7025310 | Обратная трубка | 1 |
| 53 | J901260 | Болт | 1 |
| 54 | 4033338 | Резиновый шланг | 1 |
| 55 | 962191 | Уплотнительное кольцо | 1 |
| 56 | 8051473 | Корпус клапан | 1 |
| 60 | 4053595 | Хомут трубки | 1 |
| 62 | 4211432 | Пробка | 1 |
| 63 | 955656 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
