Машина отопитель — HITACHI EX22

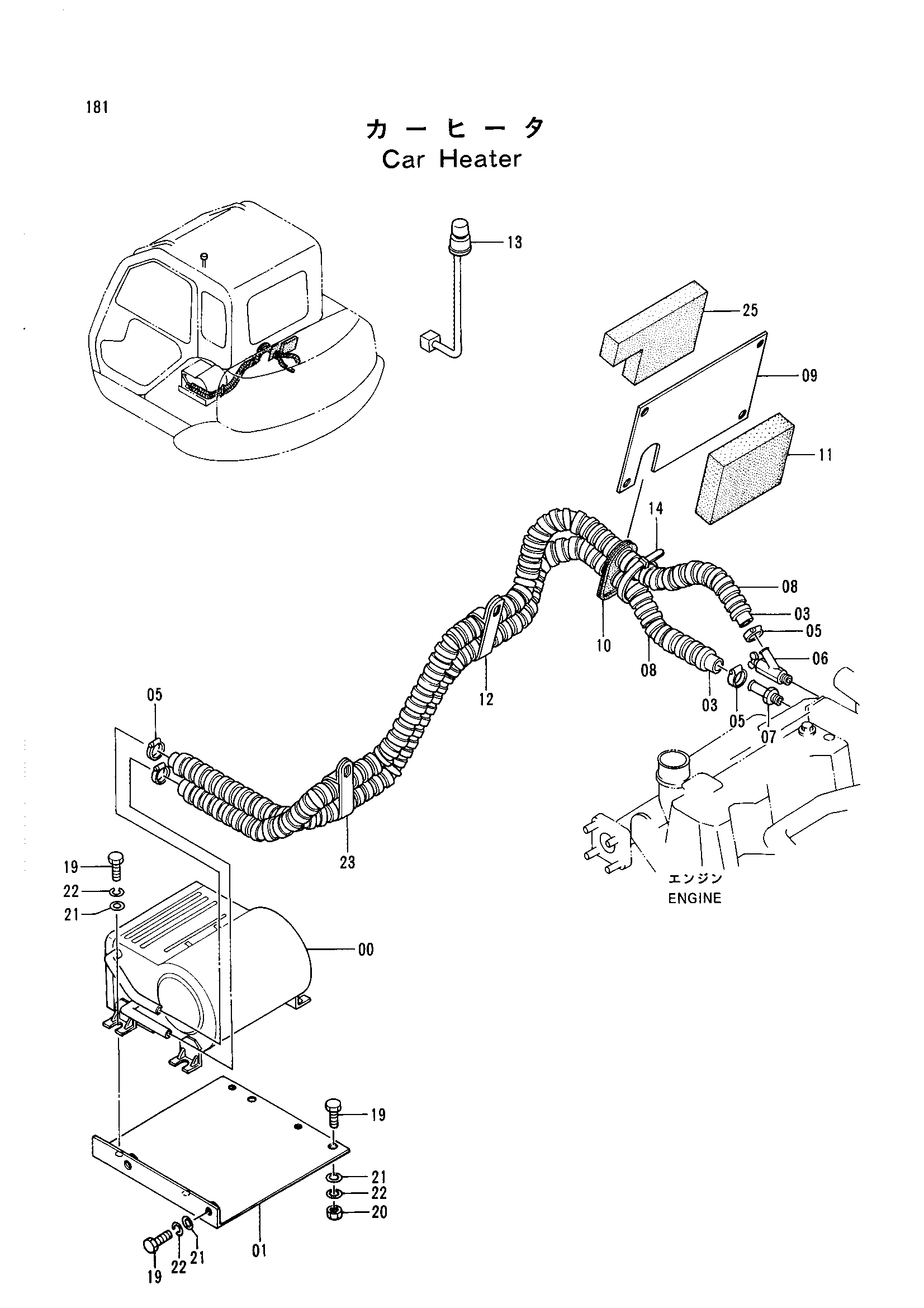

Заводская схема «Машина отопитель» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4289620 | Отопитель | 1 |
| 01 | 8053456 | Кронштейн | 1 |
| 03 | 4295014 | Водяной шланг | 2 |
| 05 | 4514699 | Зажим шланг | 4 |
| 06 | 4508050 | Кран | 1 |
| 07 | 4294662 | Адаптер | 1 |
| 08 | 4295015 | Трубка | 2 |
| 09 | 4294669 | Крышка | 1 |
| 10 | 4294666 | Резиновая втулка | 1 |
| 11 | 4294665 | Резиновая прокладка | 1 |
| 12 | 4295017 | Зажим | 1 |
| 13 | 4294504 | Выключатель отопитель | 1 |
| 14 | 4055312 | Ленточный зажим | 3 |
| 19 | J901025 | Болт | 8 |
| 20 | J950010 | Гайка | 2 |
| 21 | A590110 | Плоская шайба | 8 |
| 22 | A590910 | Пружинная шайба | 8 |
| 23 | 4295017 | Зажим | 1 |
| 25 | 4315427 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
