Рычаг тяга (отвал) — HITACHI EX22

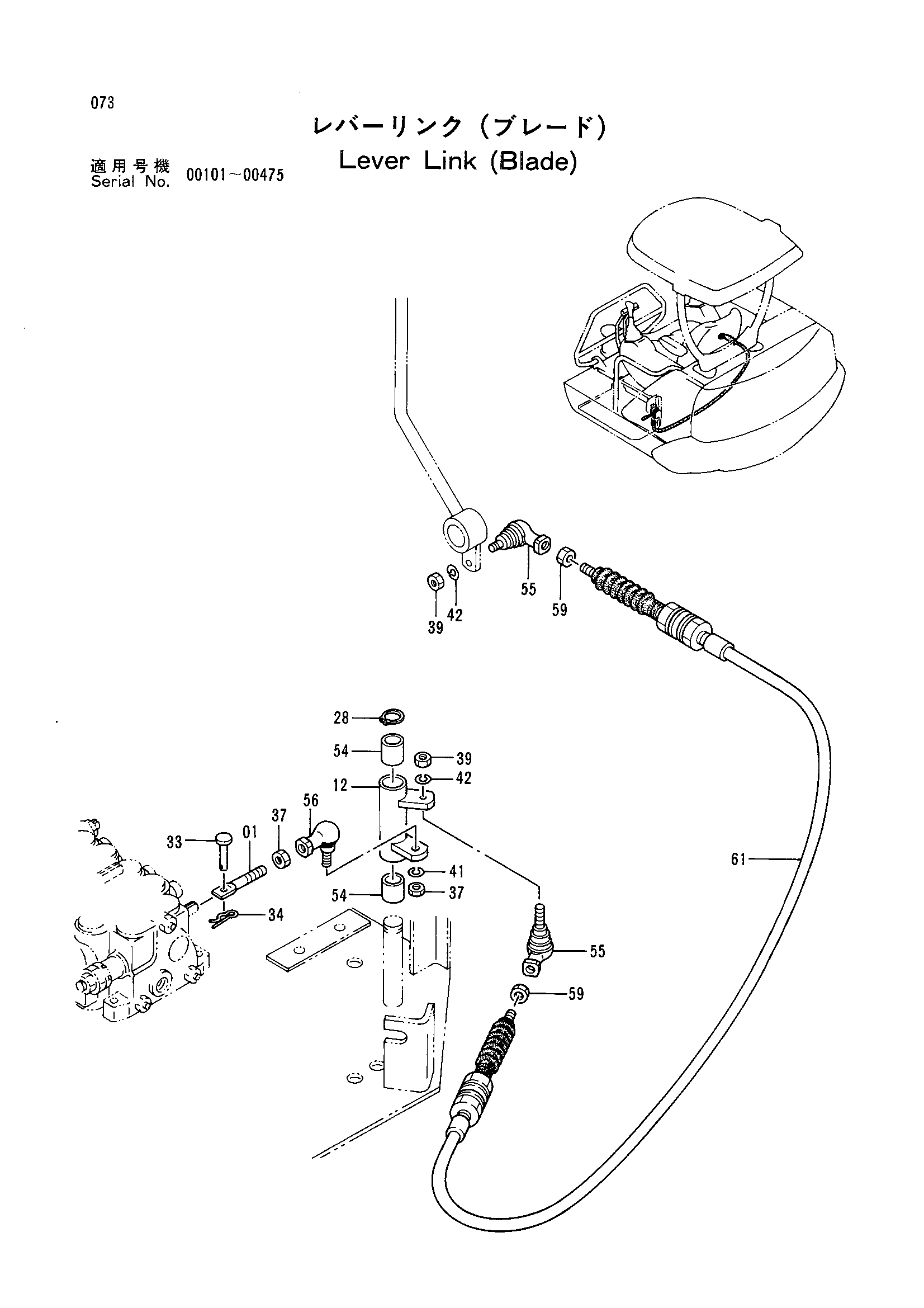

Заводская схема «Рычаг тяга (отвал)» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4279536 | Шток | 1 |
| 12 | 8051637 | Тяга | 1 |
| 28 | 991340 | Стопорное кольцо | 1 |
| 33 | 4279607 | Палец | 1 |
| 34 | 4022695 | Стопорный палец | 1 |
| 37 | M500807 | Гайка | 2 |
| 39 | M500605 | Гайка | 2 |
| 41 | A590908 | Пружинная шайба | 1 |
| 42 | A590906 | Пружинная шайба | 2 |
| 54 | 4280298 | Втулка | 2 |
| 55 | 4287791 | Шарнир | 2 |
| 56 | 4287792 | Шарнир | 1 |
| 59 | M500504 | Гайка | 2 |
| 61 | 4286536 | Трос управления | 1 |
| 61 | 4304159 | Трос управления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
