Масляный радиатор трубопроводы (1) — HITACHI EX22

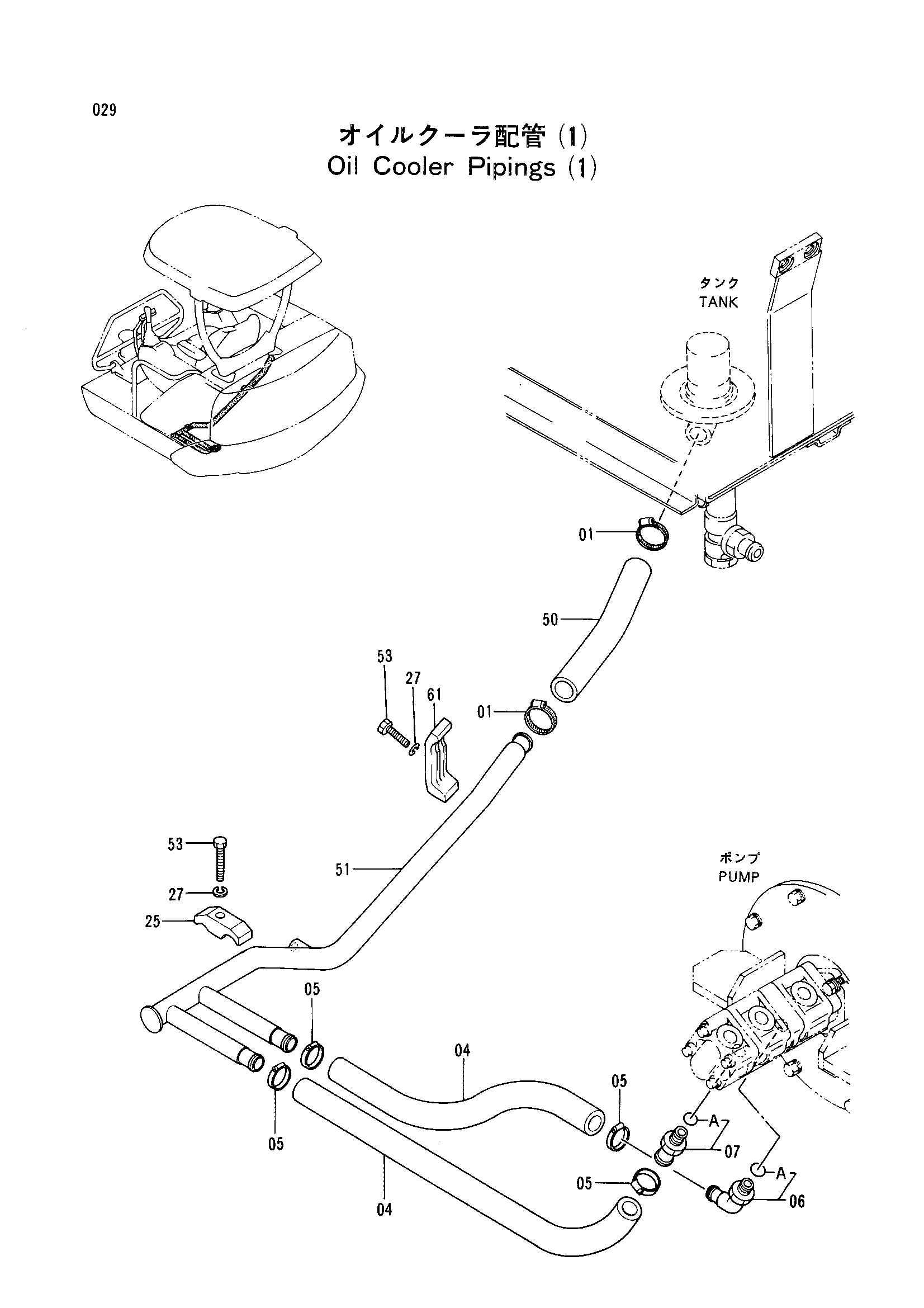

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4011675 | Хомут шланга | 2 |
| 04 | 4120249 | Резиновый шланг | 2 |
| 05 | 4505243 | Хомут шланга | 4 |
| 06 | 4280655 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4276935 | Адаптер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4153488 | Хомут трубки | 1 |
| 27 | A590912 | Пружинная шайба | 2 |
| 50 | 4120254 | Резиновый шланг | 1 |
| 51 | 7025311 | Всасывающая трубка | 1 |
| 53 | J901260 | Болт | 2 |
| 61 | 4053598 | Хомут трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
