Удлинённый рукоять 1.39M — HITACHI EX22

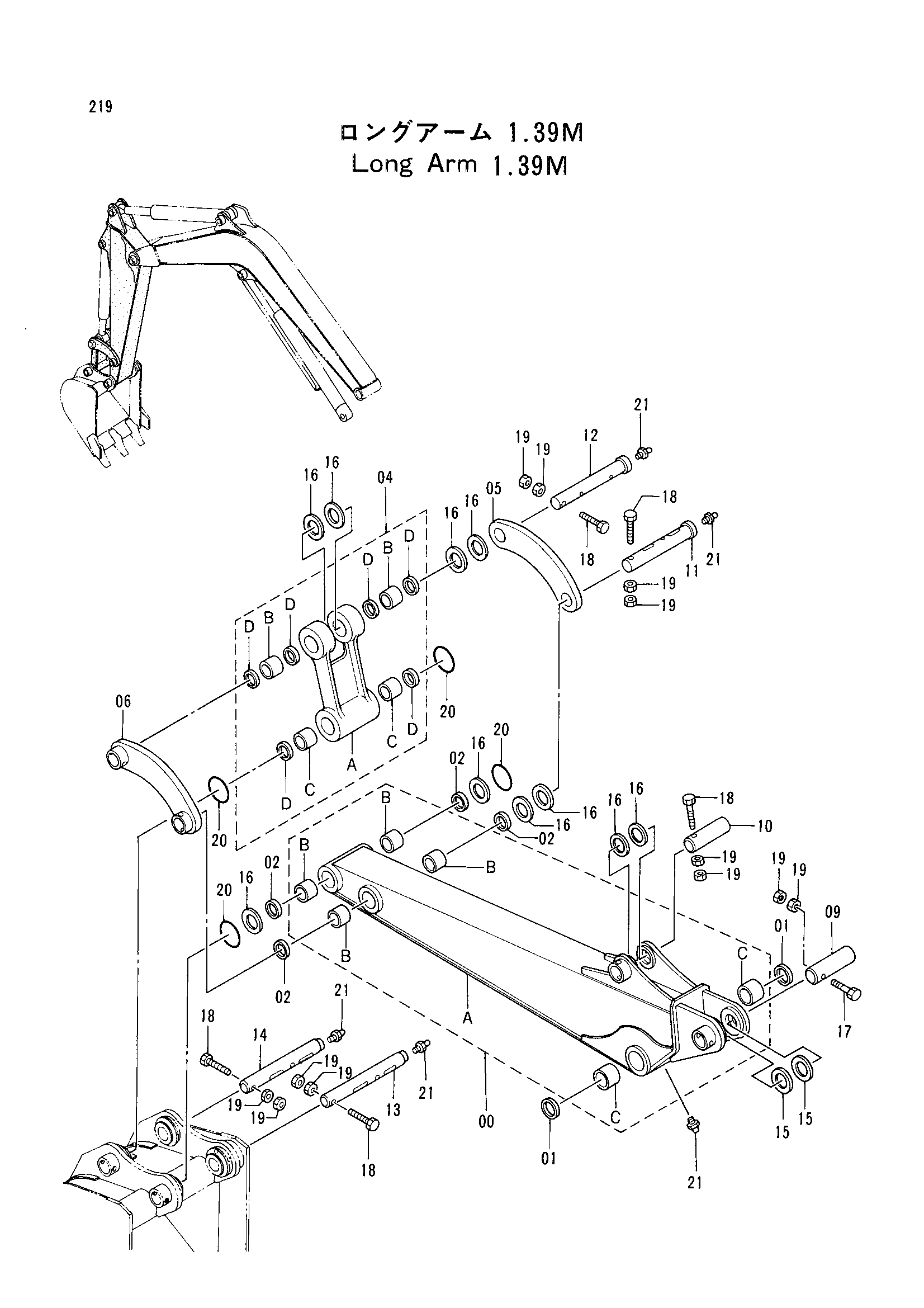

Заводская схема «Удлинённый рукоять 1.39M» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8052054 | Рукоять в сборе | 1 |
| 00A | 6012168 | Рукоять | 1 |
| 00B | 4275523 | Втулка | 4 |
| 00C | 4275522 | Втулка | 2 |
| 01 | 4279530 | Пылезащитное уплотнение | 2 |
| 02 | 4275478 | Пылезащитное уплотнение | 4 |
| 04 | 8051032 | Тяга в сборе | 1 |
| 04A | 3056112 | Тяга | 1 |
| 04B | 4275524 | Втулка | 2 |
| 04C | 4275523 | Втулка | 2 |
| 04D | 4275478 | Пылезащитное уплотнение | 6 |
| 05 | 4275479 | Тяга | 1 |
| 06 | 8050816 | Тяга | 1 |
| 09 | 4275517 | Палец | 1 |
| 10 | 4275518 | Палец | 1 |
| 11 | 3056109 | Палец | 1 |
| 12 | 3056110 | Палец | 1 |
| 13 | 3056111 | Палец | 1 |
| 14 | 3056526 | Палец | 1 |
| 15 | 4275477 | Регулировочная шайба | 2 |
| 16 | 4275519 | Регулировочная шайба | 16 |
| 17 | 4277471 | Болт | 1 |
| 18 | 4277470 | Болт | 5 |
| 19 | J950010 | Гайка | 12 |
| 20 | 4275520 | Уплотнительное кольцо | 4 |
| 21 | J75481 | Пресс-маслёнка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
