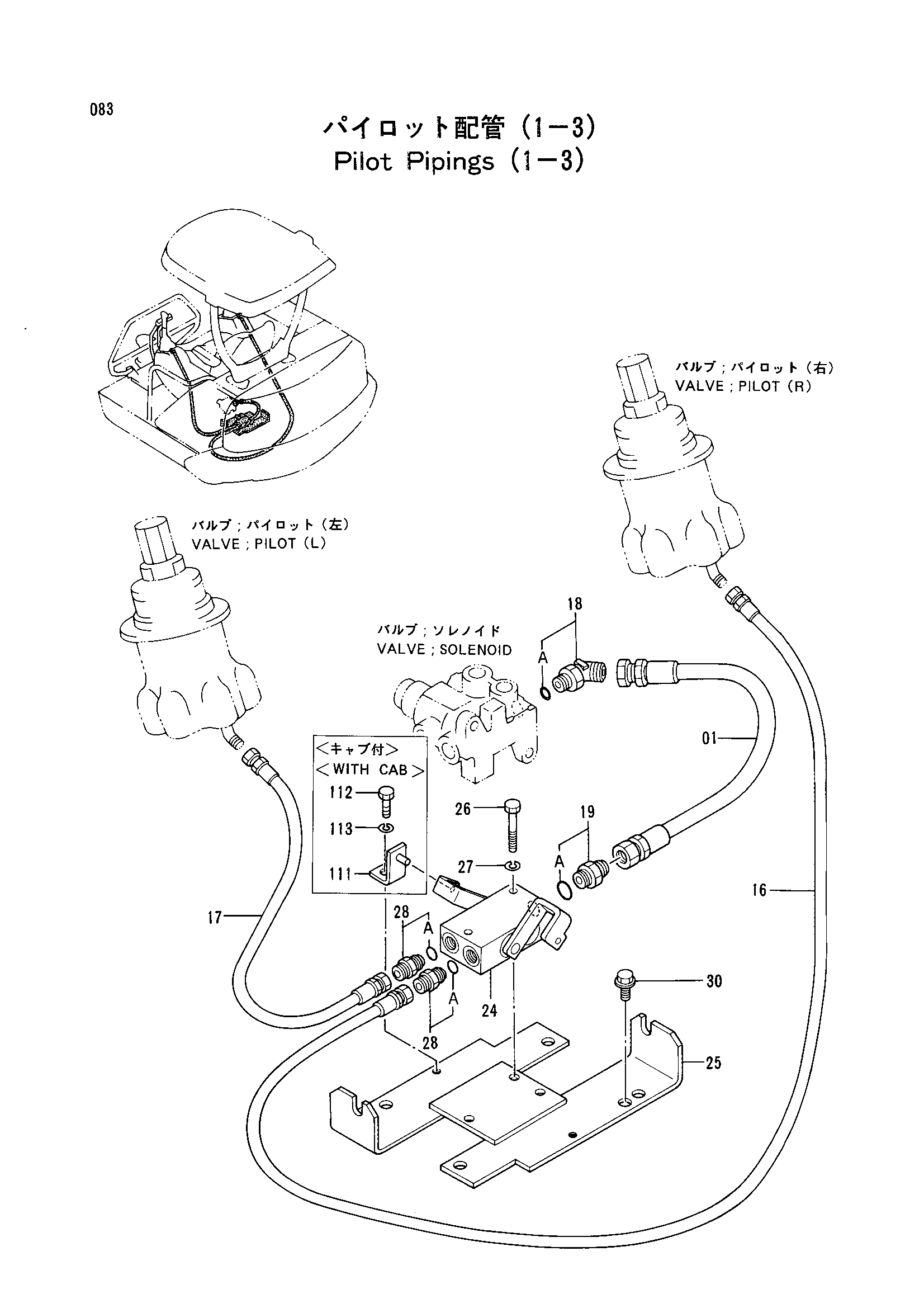

Пилотный трубопроводы (1-3) — HITACHI EX22
Заводская схема «Пилотный трубопроводы (1-3)» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4224451 | Шланг | 1 |
| 16 | 4290177 | Шланг | 1 |
| 17 | 4290178 | Шланг | 1 |
| 18 | 4190244 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4200466 | Адаптер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4271464 | Запорный клапан | 1 |
| 25 | 7024610 | Кронштейн | 1 |
| 26 | J900850 | Болт | 3 |
| 27 | A590908 | Пружинная шайба | 3 |
| 28 | 4200465 | Адаптер | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | J021020 | Болт с шайбой | 4 |
| 111 | 9738310 | Ограничитель | 1 |
| 112 | J900814 | Болт | 1 |
| 113 | A590908 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
