Многофункциональный рычаг трубопроводы (4) — HITACHI EX22

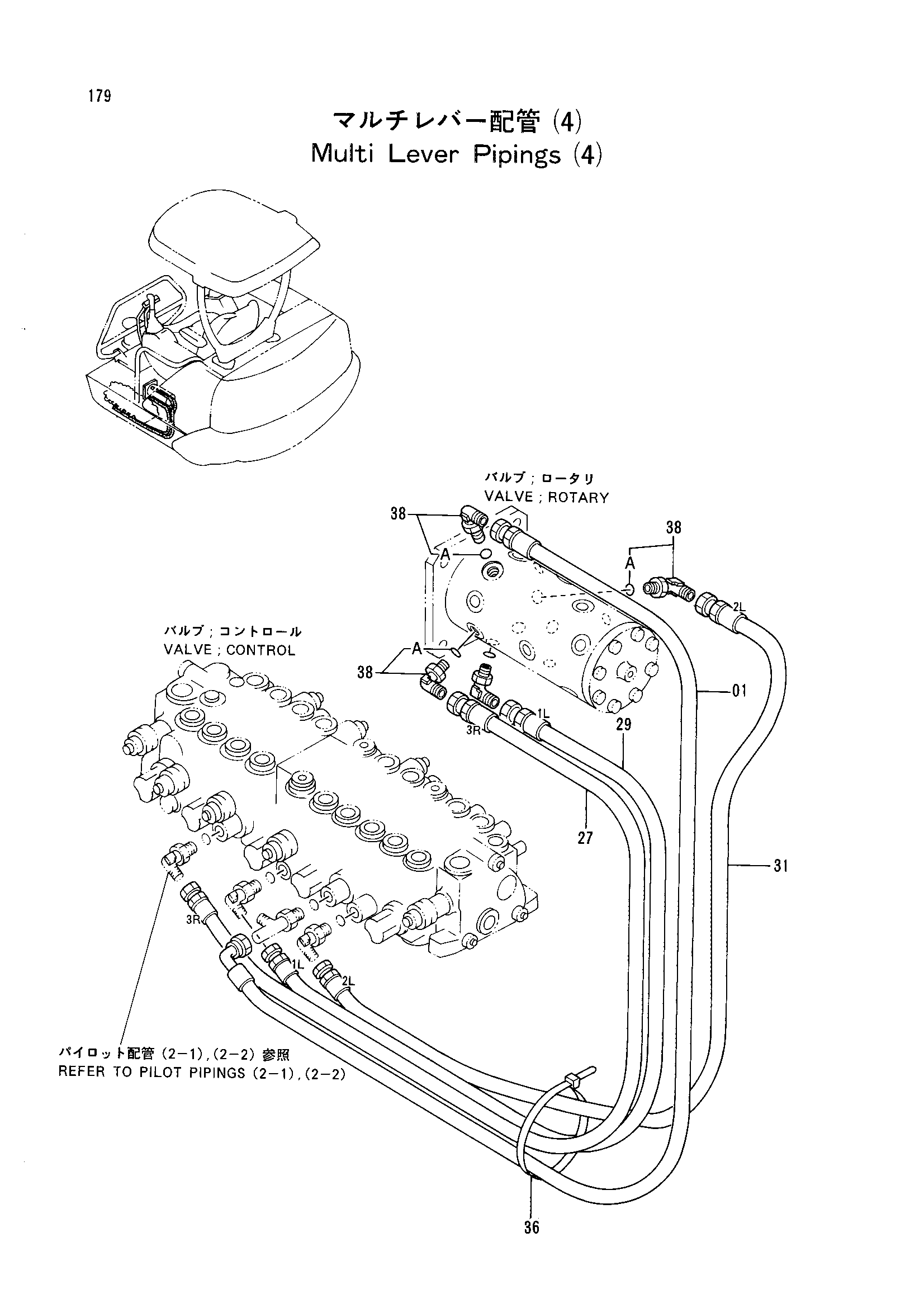

Заводская схема «Многофункциональный рычаг трубопроводы (4)» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4298019 замена: 4301885 | Шланг (1) | 1 |
| 01 | 4301885 | Шланг (4R) | 1 |
| 27 | 4298009 замена: 4301887 | Шланг (3R) | 1 |
| 27 | 4301887 замена: 4330117 | Шланг (3R) | 1 |
| 27 | 4330117 | Шланг (3R) | 1 |
| 29 | 4298001 замена: 4301889 | Шланг (1L) | 1 |
| 29 | 4301889 | Шланг (1L) | 1 |
| 31 | 4297997 замена: 4301891 | Шланг (2L) | 1 |
| 31 | 4301891 замена: 4330123 | Шланг (2L) | 1 |
| 31 | 4330123 | Шланг (2L) | 1 |
| 36 | 4121859 | Ленточный зажим | 1 |
| 38 | 4154670 | Угловой штуцер | 4 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
