Ковш 0.035 (300mm широкий) — HITACHI EX22

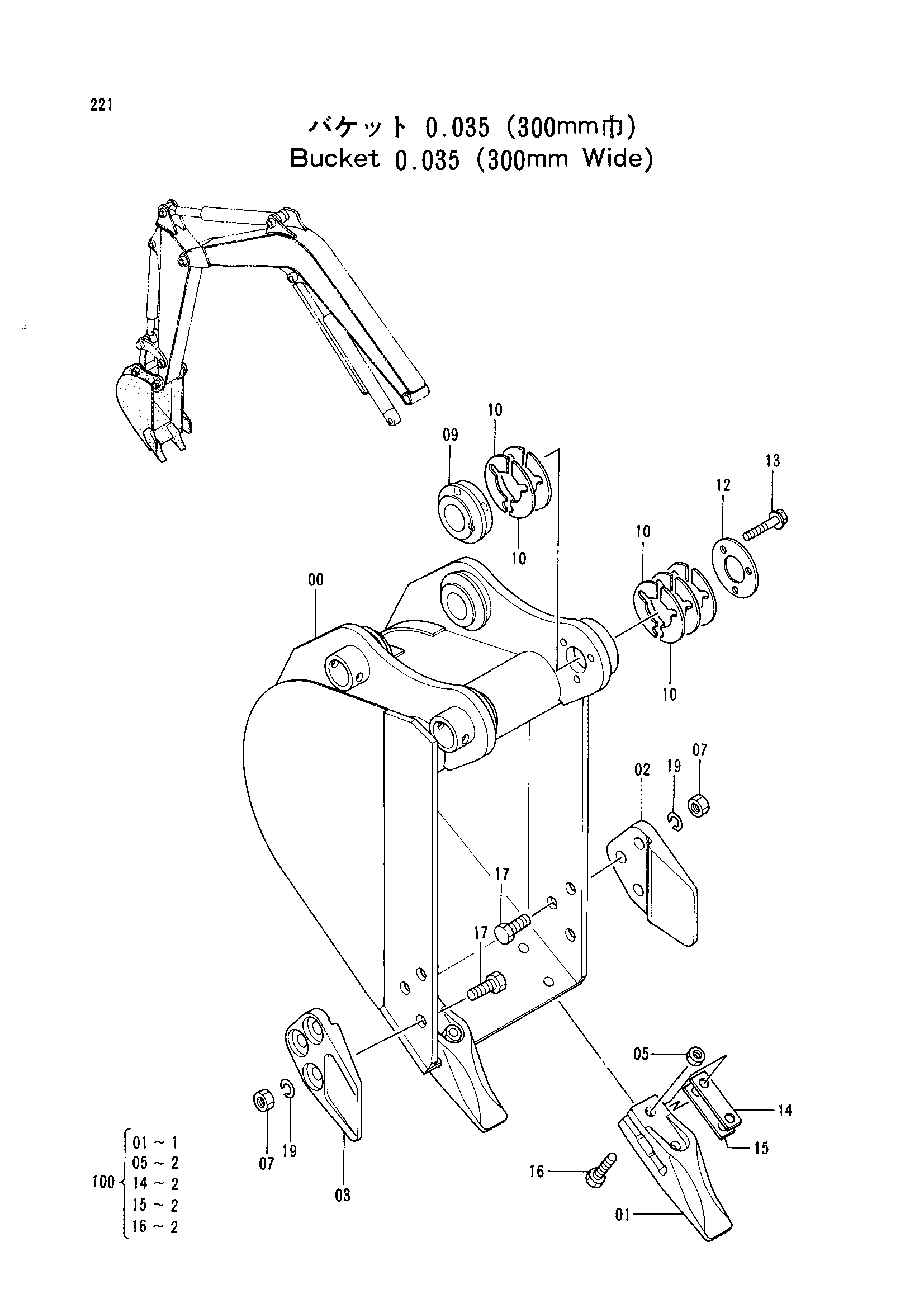

Заводская схема «Ковш 0.035 (300mm широкий)» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9109052 | Ковш в сборе | 1 | |
| 00 | 6012645 | Ковш | 1 |
| 01 | 3056107 | Зуб | 2 |
| 02 | 3056344 | Резец боковой(правый) | 1 |
| 03 | 3056345 | Резец боковой(левый) | 1 |
| 05 | J950012 | Гайка | 4 |
| 07 | J950014 | Гайка | 6 |
| 09 | 4275558 | Бобышка | 1 |
| 10 | 4275559 | Регулировочная шайба 1.0 | 10 |
| 12 | 4275560 | Пластина | 1 |
| 13 | J010850 | Болт с шайбой | 3 |
| 14 | 4276602 | Регулировочная шайба 1.0 | 4 |
| 15 | 4276605 | Регулировочная шайба 0.4 | 4 |
| 16 | J901245 | Болт | 4 |
| 17 | J901435 замена: J931435 | Болт | 6 |
| 17 | J931435 | Болт | 6 |
| 19 | A590914 | Пружинная шайба | 6 |
| 100 | 4344216 | Комплект зуб | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
