Радиатор — HITACHI EX22

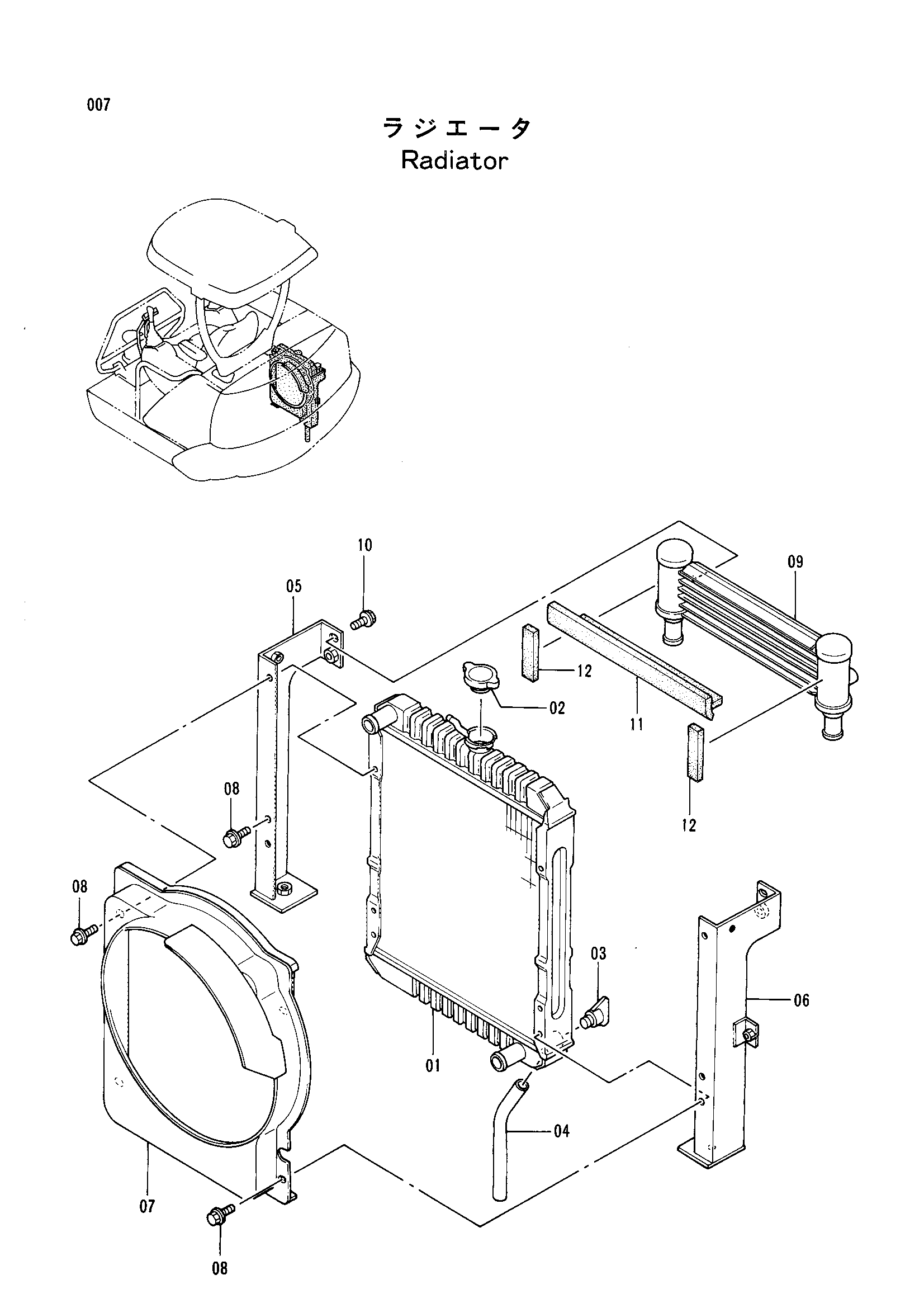

Заводская схема «Радиатор» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4268250 | Радиатор в сборе | 1 | |
| 4306688 | Радиатор в сборе | 1 | |
| 01 | 4294851 | Коре радиатор | 1 |
| 02 | 4296743 | Колпачок | 1 |
| 03 | 4206928 | Пробка | 1 |
| 04 | 4217603 | Шланг | 1 |
| 04 | 4296745 замена: 4217603 | Шланг | 1 |
| 05 | 4296746 | Кронштейн | 1 |
| 06 | 4296747 | Кронштейн | 1 |
| 07 | 4294853 | Направляющая вентилятор | 1 |
| 07 | 4309991 | Направляющая вентилятор | 1 |
| 08 | 4296748 | Болт с шайбой | 6 |
| 09 | 4294852 | Масляный радиатор | 1 |
| 10 | 4296749 | Болт с шайбой | 2 |
| 11 | 4296750 | Манжета | 1 |
| 12 | 4296751 | Манжета | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
