Ход трубопроводы — HITACHI EX22

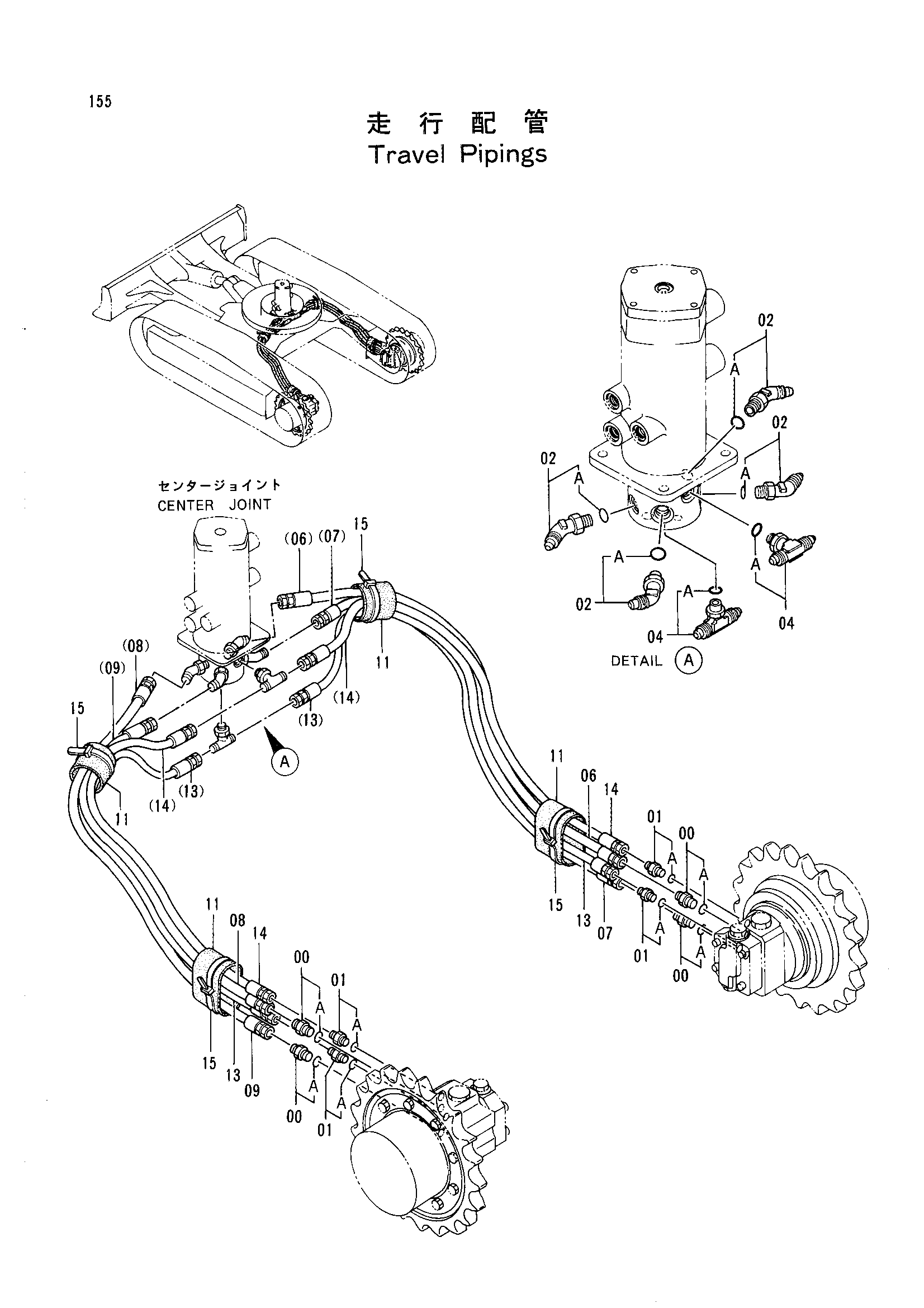

Заводская схема «Ход трубопроводы» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200469 | Адаптер | 4 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4200465 | Адаптер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4279249 | Угловой штуцер | 4 |
| 02A | U10778U | Уплотнительное кольцо | 1 |
| 04 | 4278874 | Тройник | 2 |
| 04A | R26448R | Уплотнительное кольцо | 1 |
| 06 | 4290142 | Шланг | 1 |
| 07 | 4290143 | Шланг | 1 |
| 08 | 4290144 | Шланг | 1 |
| 09 | 4290145 | Шланг | 1 |
| 11 | 4279255 | Крышка | 4 |
| 13 | 4290146 | Шланг | 2 |
| 14 | 4290147 | Шланг | 2 |
| 15 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
