Передний трубопроводы — HITACHI EX22

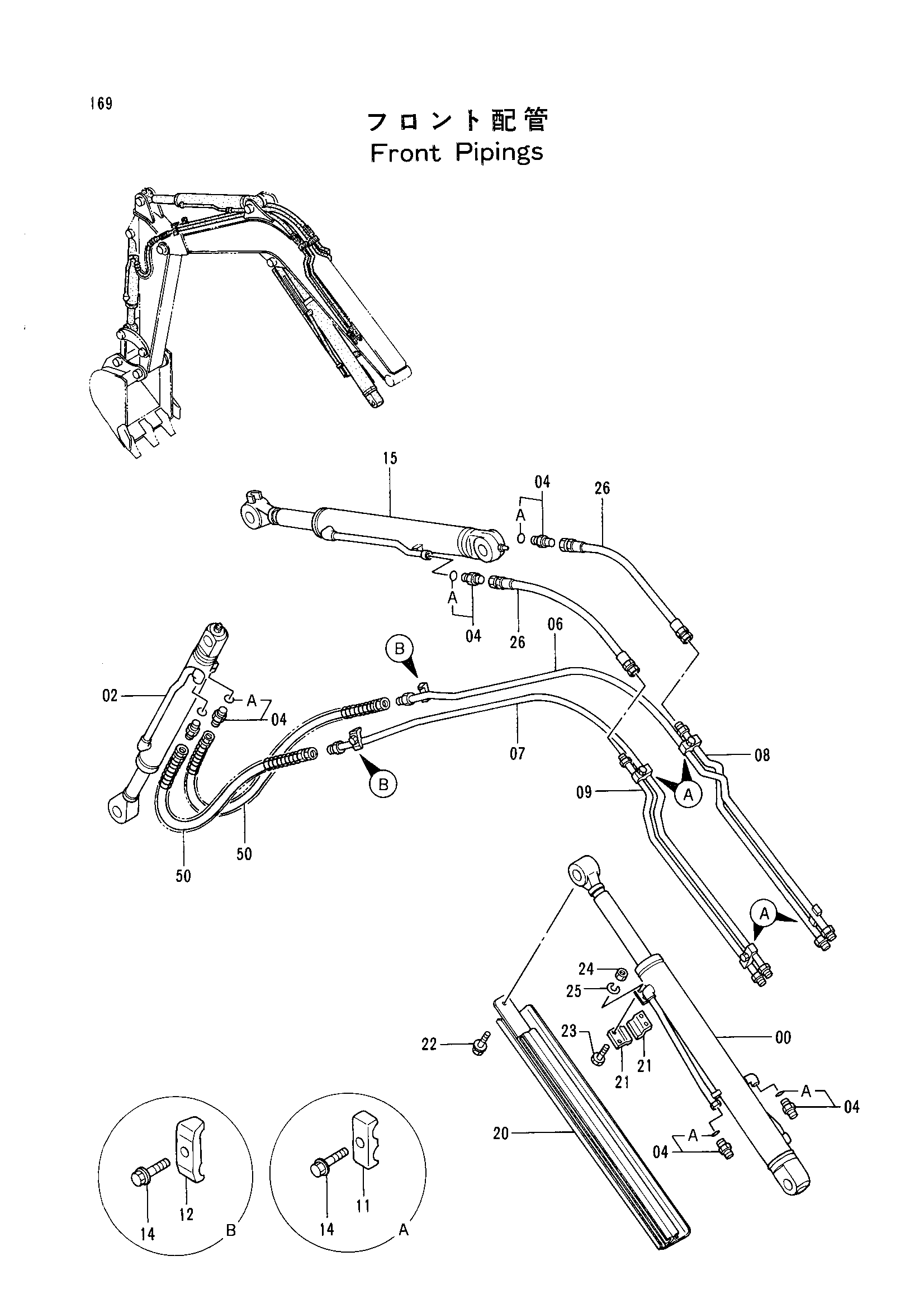

Заводская схема «Передний трубопроводы» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4270521 | Гидроцилиндр стрелы <навес> | 1 |
| 00 | 4288513 | Гидроцилиндр стрелы <кабина> | 1 |
| 02 | 4270531 | Гидроцилиндр ковша | 1 |
| 04 | 4200466 | Адаптер | 6 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 8050823 | Трубка | 1 |
| 07 | 8050824 | Трубка | 1 |
| 08 | 8050825 | Трубка | 1 |
| 09 | 8050826 | Трубка | 1 |
| 11 | 4275545 | Хомут трубки | 4 |
| 12 | 4138227 | Хомут трубки | 2 |
| 14 | J010835 замена: J020835 | Болт с шайбой | 6 |
| 14 | J020835 | Болт с шайбой | 6 |
| 15 | 4288009 | Гидроцилиндр рукояти | 1 |
| 20 | 8050817 | Крышка | 1 |
| 21 | 4275521 | Пластина | 2 |
| 22 | J021020 | Болт с шайбой | 1 |
| 23 | J900820 | Болт | 4 |
| 24 | M500807 | Гайка | 4 |
| 25 | A590908 | Пружинная шайба | 4 |
| 26 | 4291241 | Шланг | 2 |
| 50 | 4290140 | Шланг (STD. рукоять) | 2 |
| 50 | 4294868 | Шланг (удлинённый рукоять) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
