Поворотная колонна — HITACHI EX22

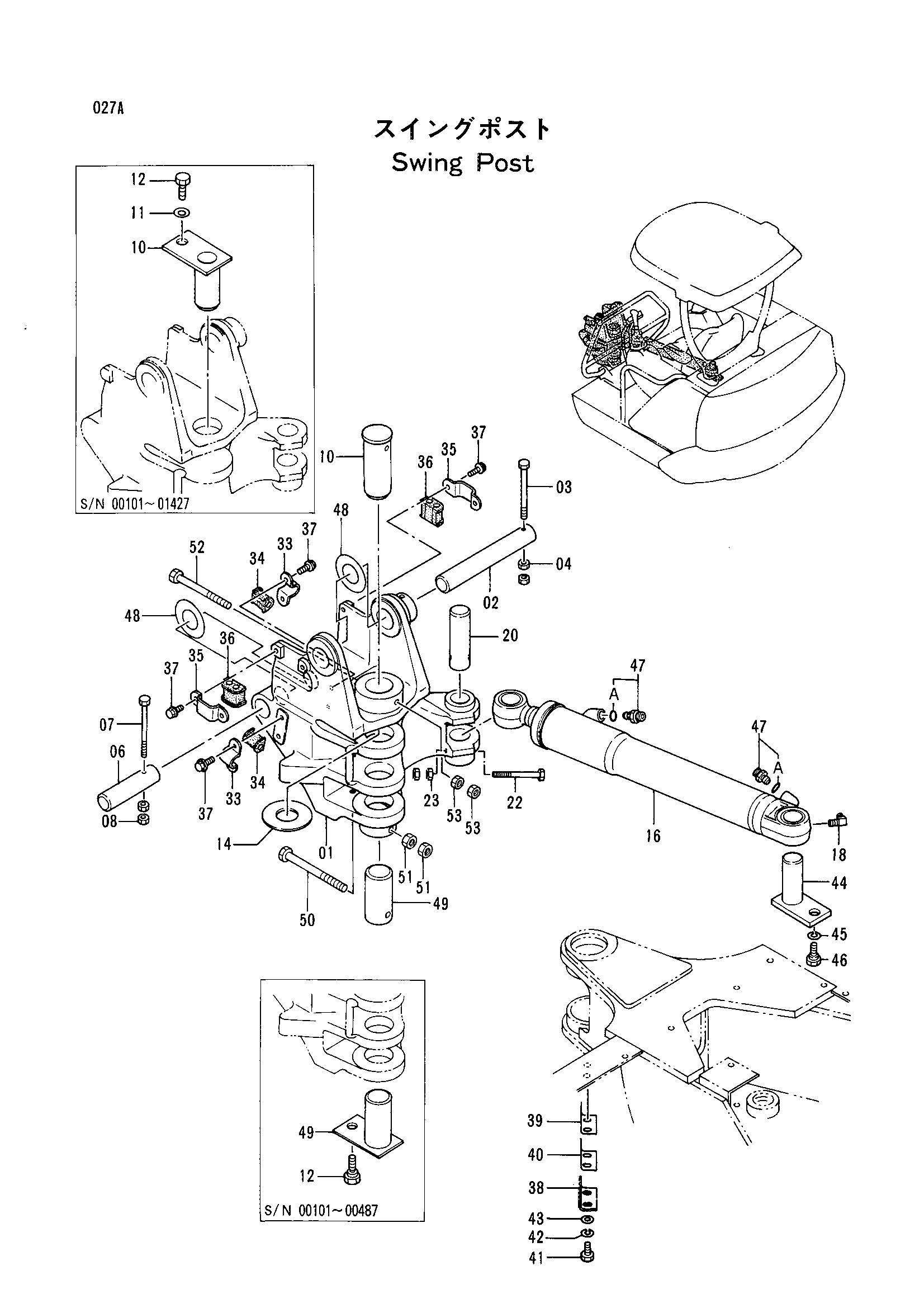

Заводская схема «Поворотная колонна» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	2033157	Свингпост	1
01	2034995	Свингпост	1
01	2035124	Свингпост	1
02	3056692	Палец	1
03	J901090	Болт	1
04	J950010	Гайка	2
06	3056693	Палец	1
07	J901000	Болт	1
08	J950010	Гайка	2
10	4345766	Палец	1
10	8053196 замена: 4034594	Палец	1
10	8053196 замена: 8056486	Палец	1
10	8056486 замена: 8059025	Палец	1
10	8059025	Палец	1
11	4034594	Пружинная шайба	1
12	4277873	Болт	1
12	4277873	Болт	2
14	4276607	Упорная пластина	1
16	4270516	Гидроцилиндр. поворот	1
18	4016608	Угловой штуцер	1
20	4275532	Палец	1
20	4342882	Палец	1
22	J901090	Болт	1
23	J950010	Гайка	2
33	4288710	Хомут	2
34	4288709	Резиновая втулка	2
35	4288711	Хомут	2
36	4289859	Резиновая втулка	2
37	J010820	Болт с шайбой	8
38	4291444	Кронштейн	1
39	4291445	Регулировочная шайба 1.0	2
40	4291446	Регулировочная шайба 0.5	1
41	J901020	Болт	2
42	A590910	Пружинная шайба	2
43	A590110	Плоская шайба	2
44	8053393	Палец	1
45	495841	Пружинная шайба	1
46	4294099	Болт	1
47	4200468	Адаптер	2
47A	4509180	Уплотнительное кольцо	1
48	4275477	Регулировочная шайба	2
49	4311632	Палец	1
49	4345654	Палец	1
49	8053196	Палец	1
50	M211202	Болт	1
50	M211203	Болт	1
51	J950012	Гайка	2
52	M211203	Болт	1
53	J950012	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
