Управление двигателем — HITACHI EX22

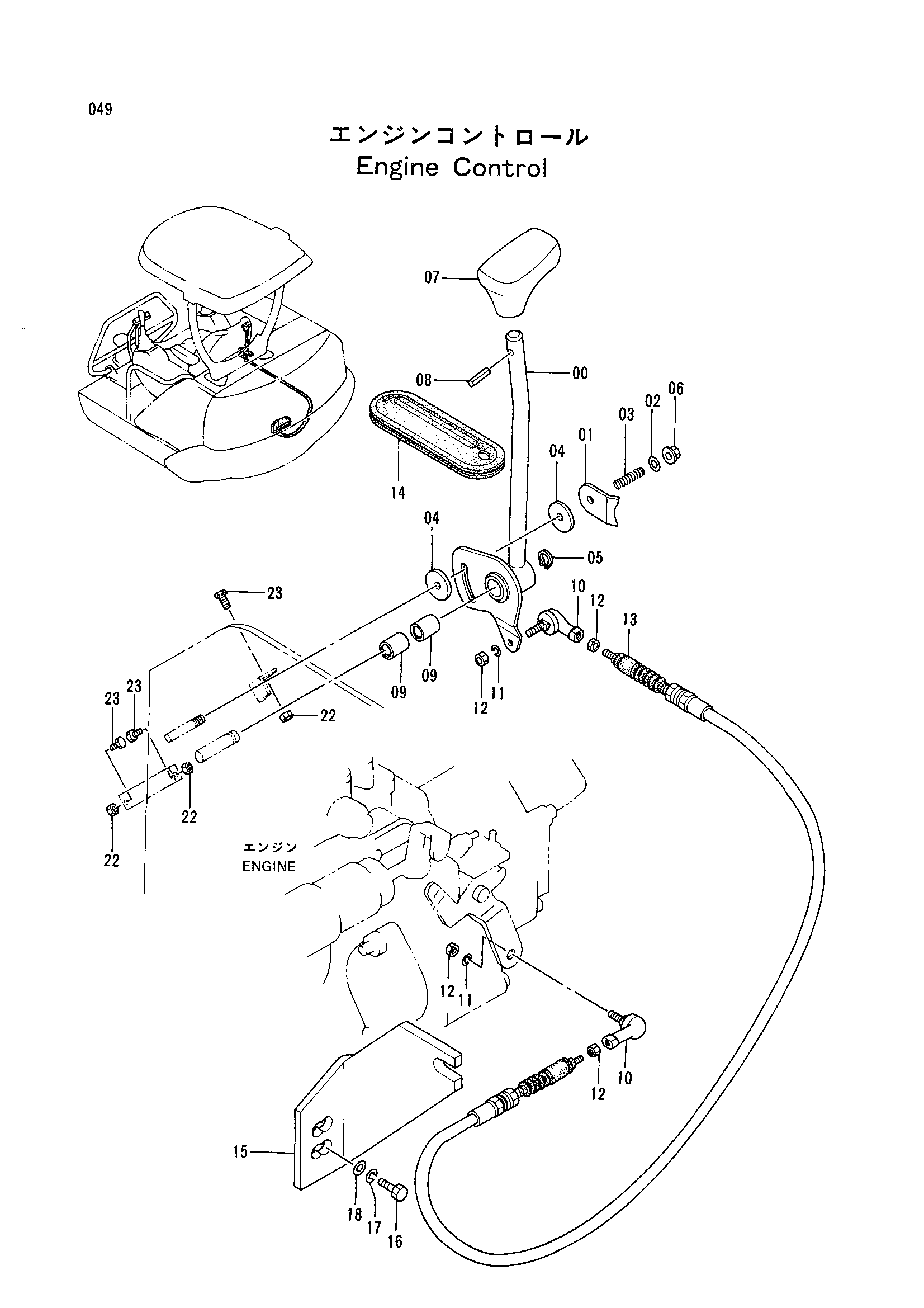

Заводская схема «Управление двигателем» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7024636 | Рычаг | 1 |
| 01 | 4279718 | Пластина | 1 |
| 02 | A590106 | Плоская шайба | 1 |
| 03 | 4279720 | Пружина | 1 |
| 04 | 4279721 | Пластина фрикционный | 2 |
| 05 | 991338 | Стопорное кольцо | 1 |
| 06 | 4045245 | U-образная гайка | 1 |
| 07 | 4279514 | Рукоятка | 1 |
| 08 | 4116306 | Пружинный штифт | 1 |
| 09 | 4280301 | Втулка | 2 |
| 10 | 4056016 | Шарнир | 2 |
| 11 | A590905 | Пружинная шайба | 2 |
| 12 | M500504 | Гайка | 4 |
| 13 | 4279613 | Трос управления | 1 |
| 14 | 3060123 | Резиновая втулка | 1 |
| 15 | 4279628 | Кронштейн | 1 |
| 16 | J901025 | Болт | 2 |
| 17 | A590910 | Пружинная шайба | 2 |
| 18 | A590110 | Плоская шайба | 2 |
| 22 | M500807 | Гайка | 3 |
| 23 | 4295823 замена: J900825 | Болт | 3 |
| 23 | J900825 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
