.Гидромотор (2/3) — HITACHI EX22

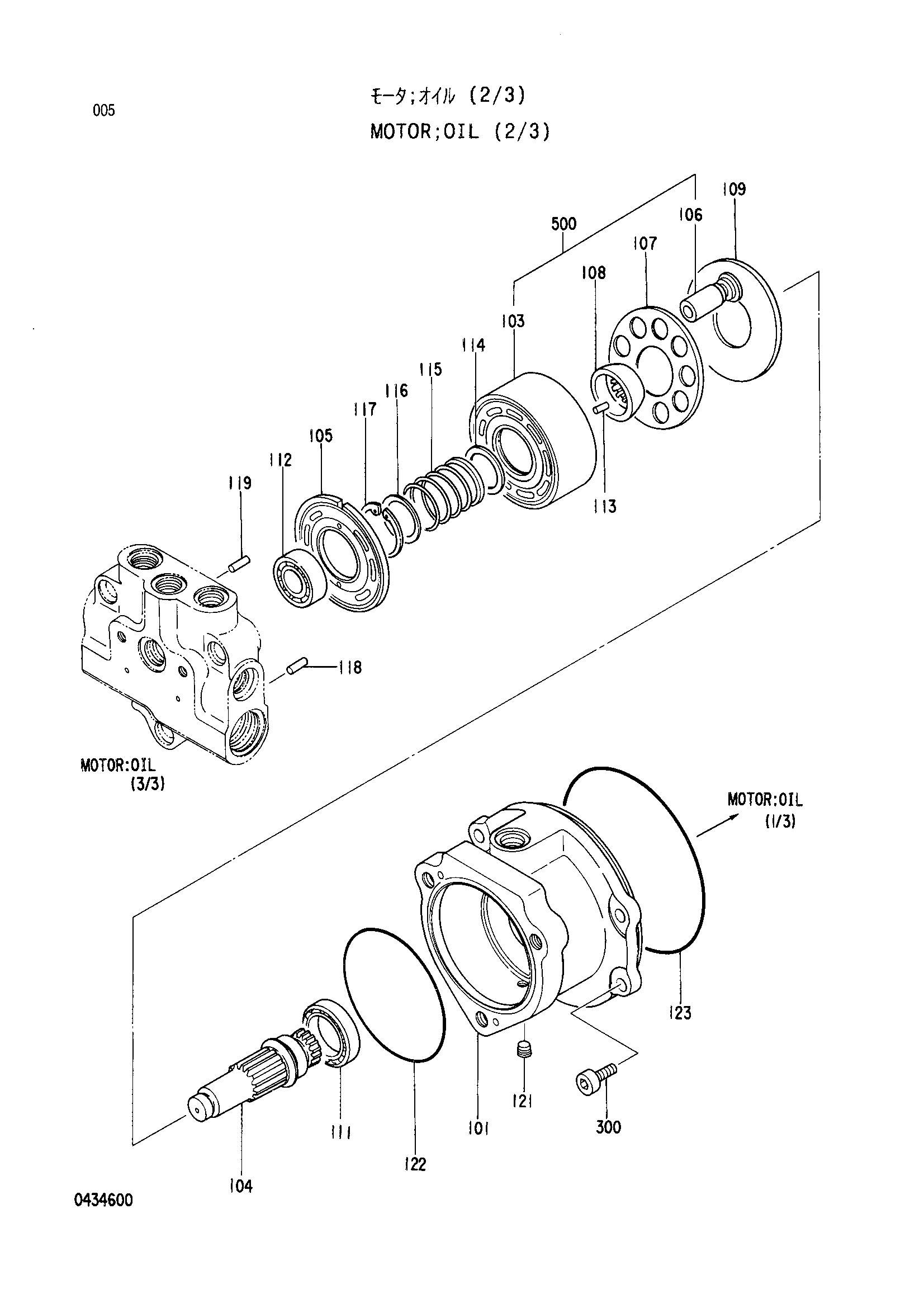

Заводская схема «.Гидромотор (2/3)» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4269355 | Гидромотор (2/3) | 1 | |
| 101 | 0434601 | Корпус | 1 |
| 104 | 0434602 | Вал | 1 |
| 105 | 0397914 | Пластина клапан | 1 |
| 107 | 0397909 | Пластина | 1 |
| 108 | 0397908 | Держатель | 1 |
| 109 | 0396807 | Упорная пластина | 1 |
| 111 | 0434004 | Шариковый подшипник | 1 |
| 112 | 0397915 | Шариковый подшипник | 1 |
| 113 | 0434005 | Палец | 3 |
| 114 | 0397905 | Втулка | 1 |
| 115 | 0434006 | Пружина | 1 |
| 116 | 0434007 | Шайба | 1 |
| 117 | 0396815 | Стопорное кольцо | 1 |
| 118 | 0396814 | Палец | 2 |
| 119 | 0396703 | Палец | 1 |
| 121 | 94-2010 | Пробка | 1 |
| 122 | 0434008 | Уплотнительное кольцо | 1 |
| 123 | A811125 | Уплотнительное кольцо | 1 |
| 300 | 0167923 | Болт с внутренним шестигранником | 4 |
| 500 | 0434009 | Блок гидроцилиндра комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
