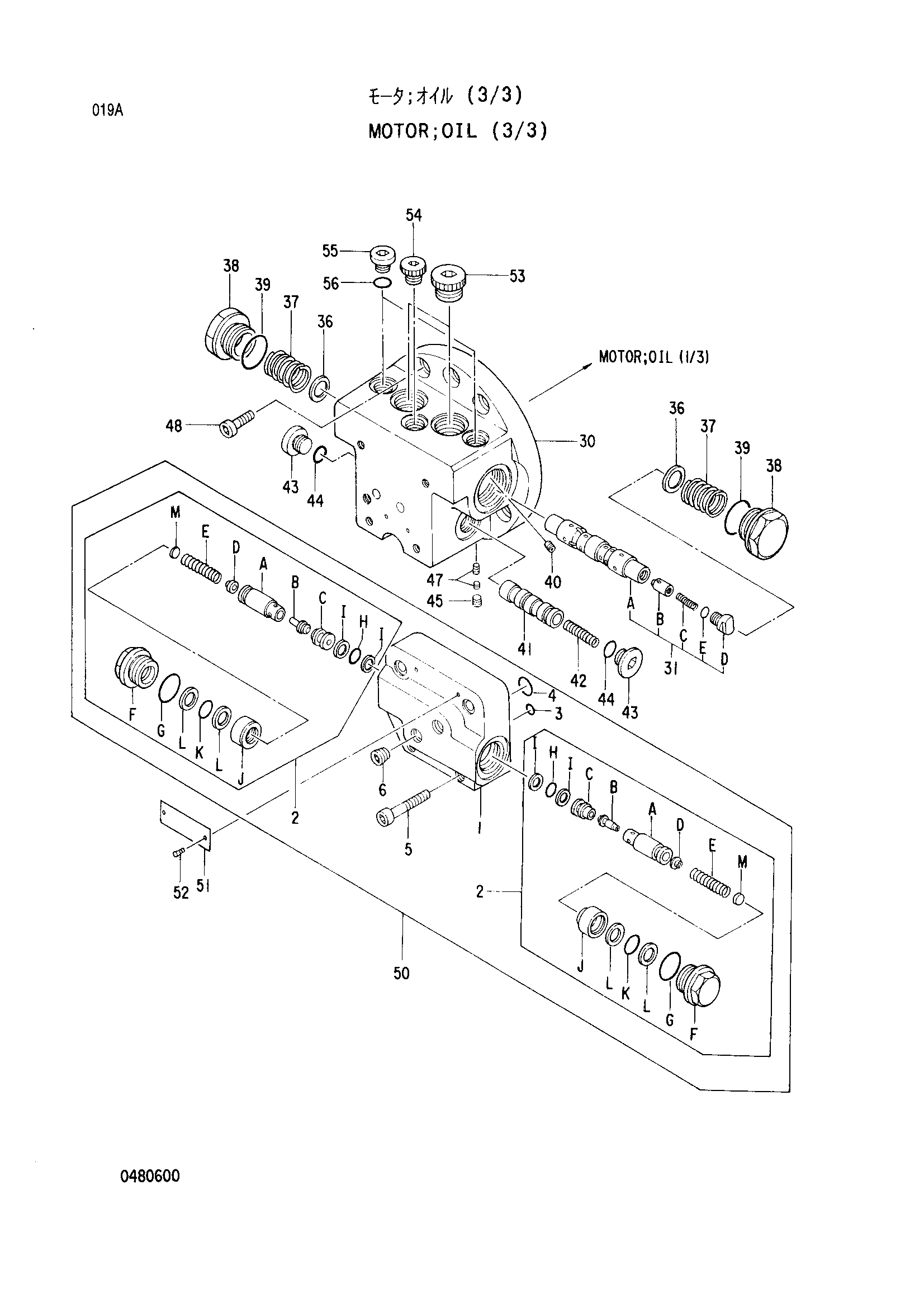

.Гидромотор (3/3) — HITACHI EX22

Заводская схема «.Гидромотор (3/3)» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4309476	Гидромотор (3/3)	1
31B	0398001	Обратный клапан	2
31C	0398002	Пружина	2
31D	0398003	Пробка	2
31E	4506320	Уплотнительное кольцо	2
36	0398004	Седло пружины	2
37	0398005	Пружина	2
38	0398006	Колпачок	2
39	4506429	Уплотнительное кольцо	2
40	0436601	Дроссель	2
42	0436602	Пружина	1
43	0311336	Пробка	2
44	4509180	Уплотнительное кольцо	2
45	0352225	Пробка	3
47	0436603	Дроссель	4
48	0167922	Болт с внутренним шестигранником	6
50	0436604	Блок клапан в сборе	1
50.1	0436605	Корпус клапан	1
50.2	0436606	Предохранительный клапан в сборе	2
50.2G	4506424	Уплотнительное кольцо	1
50.2H	4506412	Уплотнительное кольцо	1
50.2I	4027963	Опорное кольцо	2
50.2J	0436607	Поршень	1
50.2K	4506415	Уплотнительное кольцо	1
50.2L	0398010	Опорное кольцо	2
50.2M	0398011	Регулировочная шайба	1
50.2M	0472501	Регулировочная шайба	1
50.3	4506407	Уплотнительное кольцо	3
50.4	4506416	Уплотнительное кольцо	2
50.5	0310310	Болт с внутренним шестигранником	4
50.6	94-2011	Пробка	2
55	0436608	Пробка	2
56	957366	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
