Крышка (1) — HITACHI EX22

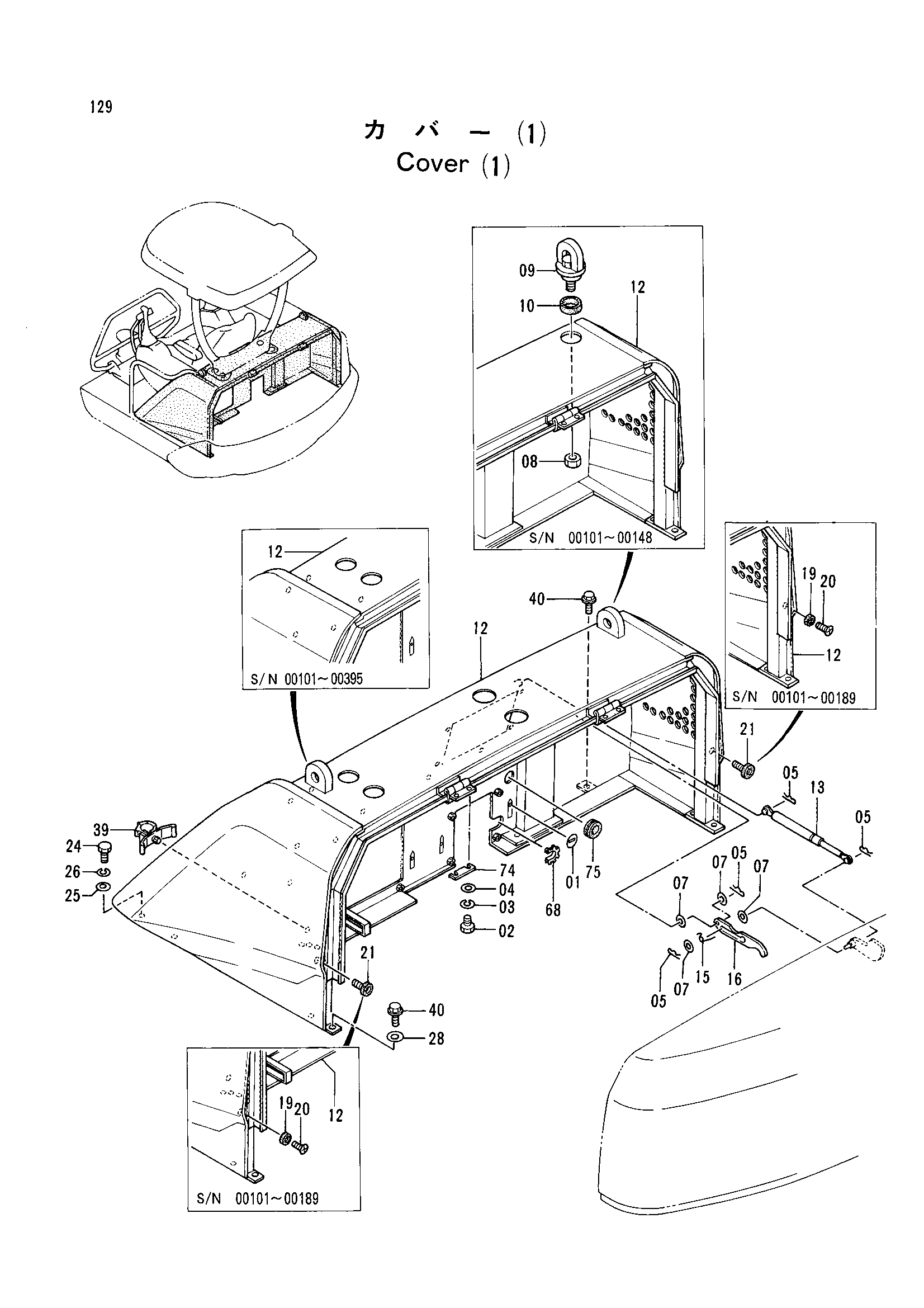

Заводская схема «Крышка (1)» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4288584 | Шайба | 15 |
| 02 | J901020 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | 4289311 | Палец | 4 |
| 07 | A590108 | Плоская шайба | 4 |
| 08 | 4045248 | U-образная гайка | 1 |
| 09 | 8053985 | Крюк | 1 |
| 10 | 4286238 | Резиновое уплотнение | 1 |
| 12 | 5003416 | Опора | 1 |
| 12 | 5003513 | Опора | 1 |
| 13 | 4276615 | Стойка | 1 |
| 15 | 4279149 | Пружина | 1 |
| 16 | 4288267 | Ограничитель | 1 |
| 19 | 4296479 | Ограничитель | 2 |
| 20 | M470816 | Винт | 2 |
| 21 | 4288390 | Ограничитель | 2 |
| 24 | J901020 | Болт | 2 |
| 25 | A590110 | Плоская шайба | 2 |
| 26 | A590910 | Пружинная шайба | 2 |
| 28 | A590112 | Плоская шайба | 4 |
| 39 | 4288263 | Хомут | 1 |
| 40 | J021230 | Болт с шайбой | 4 |
| 40 | J021230 | Болт с шайбой | 7 |
| 40 | J021230 | Болт с шайбой (навес) | 7 |
| 40 | J021230 | Болт с шайбой (кабина) | 6 |
| 68 | 4304344 | Втулка | 1 |
| 74 | 4317067 | Регулировочная шайба | 1 |
| 75 | 4326229 | Резиновая втулка | 1 |
| 75 | 4328325 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
