Гидроцилиндр отвала — HITACHI EX22

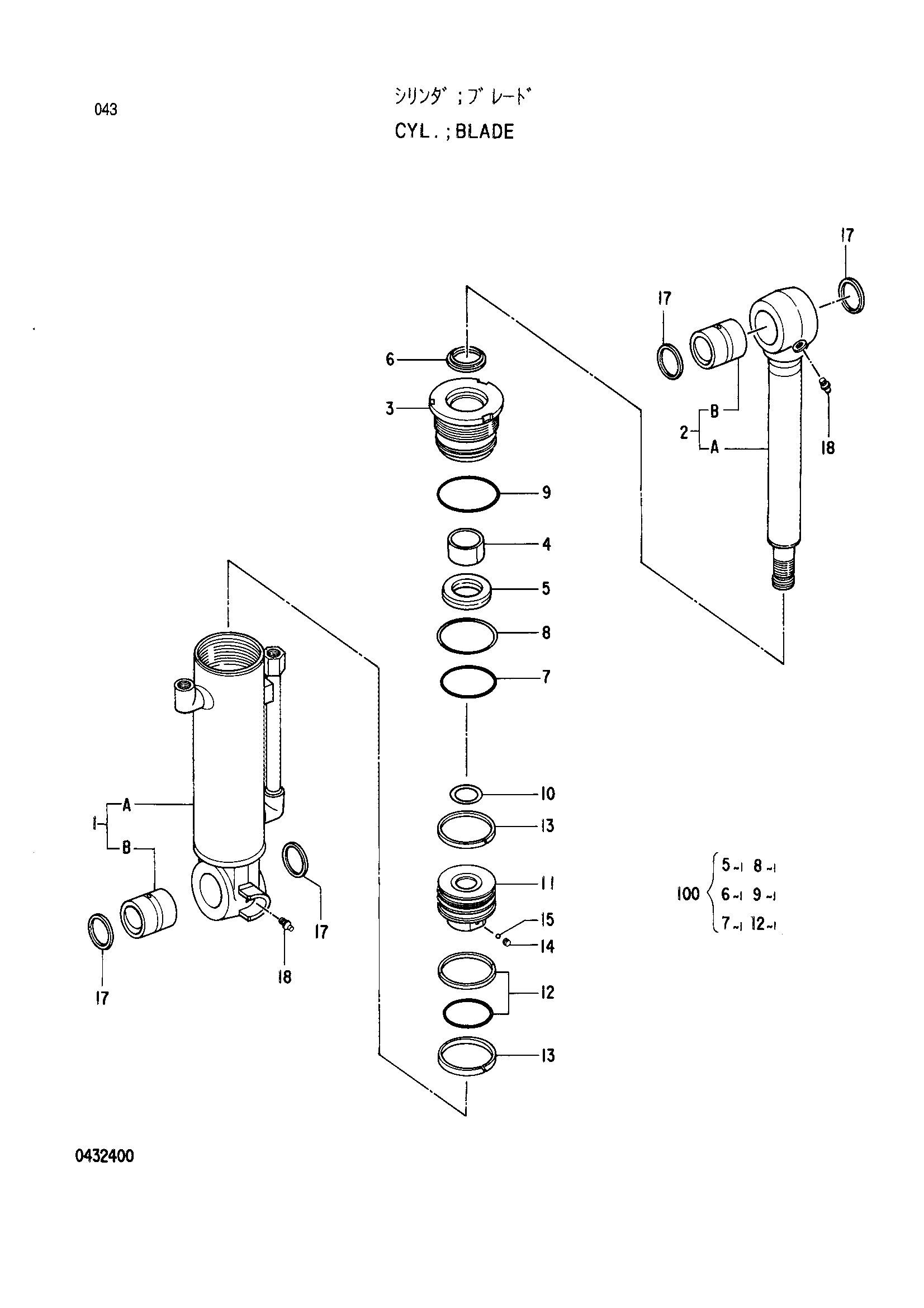

Заводская схема «Гидроцилиндр отвала» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4270789 | Гидроцилиндр отвала | 1 | |
| 1 | 4294027 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0432101 | Втулка пальца | 1 |
| 2 | 4294028 | Шток поршня в сборе | 1 |
| 2B | 0432101 | Втулка пальца | 1 |
| 3 | 0432401 | Головка гидроцилиндра | 1 |
| 4 | 0431903 | Втулка | 1 |
| 5 | 0431904 | U-образная манжета | 1 |
| 6 | 0343004 | Грязесъёмное кольцо | 1 |
| 7 | A811070 | Уплотнительное кольцо | 1 |
| 8 | 0432302 | Опорное кольцо | 1 |
| 9 | A810075 | Уплотнительное кольцо | 1 |
| 10 | 0432306 | Регулировочная шайба | 1 |
| 11 | 0432303 | Поршень | 1 |
| 12 | 0432304 | Уплотнительное кольцо | 1 |
| 13 | 0432305 | Кольцо | 2 |
| 14 | 0326308 | Винт | 1 |
| 15 | 0370110 | Стальной шарик | 1 |
| 17 | 0431914 | Грязесъёмное кольцо | 4 |
| 18 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4293348 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
