Управление педаль (стрела поворот) — HITACHI EX22

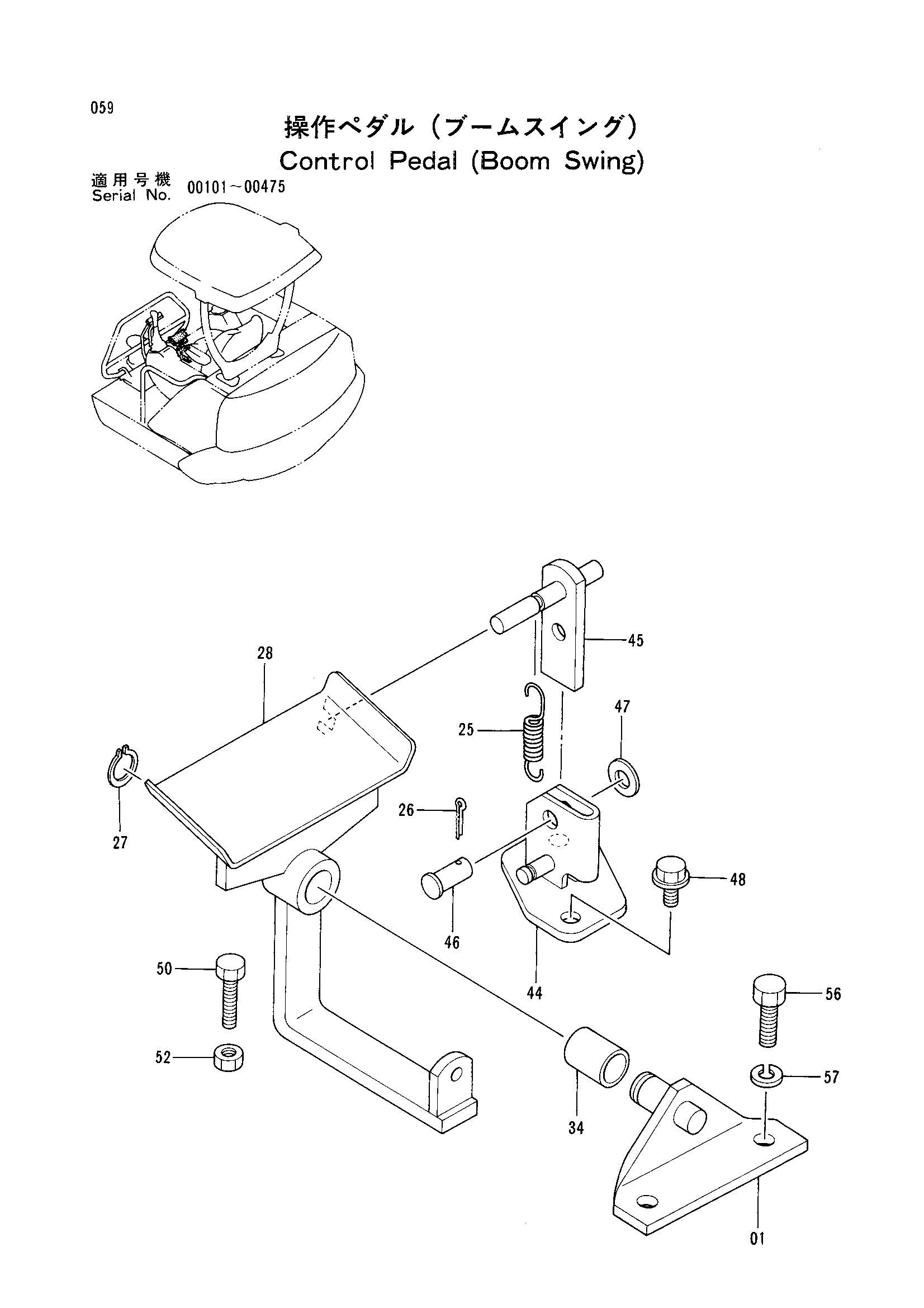

Заводская схема «Управление педаль (стрела поворот)» для HITACHI EX22. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8051435 | Тяга | 1 |
| 25 | 4279604 | Пружина | 1 |
| 26 | A763016 | Шплинт | 1 |
| 27 | 991340 | Стопорное кольцо | 1 |
| 28 | 8052459 | Педаль поворот | 1 |
| 34 | 4280298 | Втулка | 1 |
| 44 | 8052456 | Кронштейн ограничитель | 1 |
| 45 | 8052453 | Рукоять ограничитель | 1 |
| 46 | 4287795 | Палец | 1 |
| 47 | A590110 | Плоская шайба | 1 |
| 48 | J010816 | Болт с шайбой | 2 |
| 50 | J900830 | Болт | 2 |
| 52 | M500807 | Гайка | 2 |
| 56 | J901025 | Болт | 2 |
| 57 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX22 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
