Гидроцилиндр. рукоять — HITACHI EX210LC-5HHE

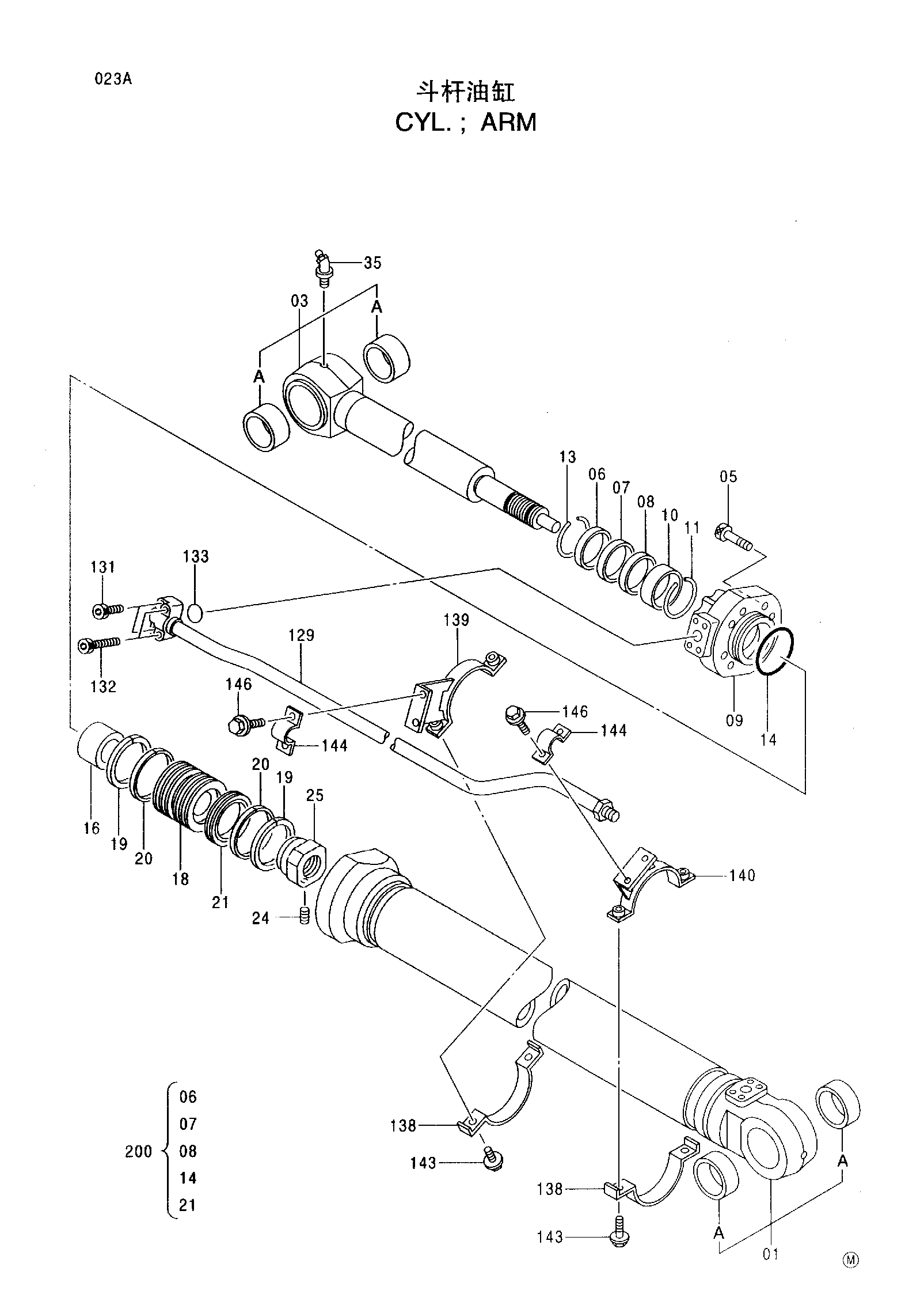

Заводская схема «Гидроцилиндр. рукоять» для HITACHI EX210LC-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9147233 | Гидроцилиндр. рукоять | 1 | |
| (9159316) | Гидроцилиндр. рукоять | 1 | |
| 01-35 | 9159319 | Гидроцилиндр. (пипелесс) | 1 |
| 01-35 | (9159322) | Гидроцилиндр. (пипелесс) | 1 |
| 01 | 7032345 | Труба гидроцилиндра | 1 |
| 01 | (9159325) | Труба гидроцилиндра | 1 |
| 01A | 4332285 | Втулка | 2 |
| 03 | 7032348 | Шток поршня | 1 |
| 03A | 4332285 | Втулка | 2 |
| 05 | M342480 | Болт с внутренним шестигранником | 8 |
| 06 | 4348207 | Пылезащитное уплотнение | 1 |
| 07 | 4168227 | Уплотнение | 1 |
| 08 | 4252192 | Кольцо | 1 |
| 09 | 1023339 | Головка гидроцилиндра | 1 |
| 10 | 4272963 | Втулка | 1 |
| 11 | 4267139 | Стопорное кольцо | 1 |
| 13 | 4369509 | Стопорное кольцо | 1 |
| 14 | 4267138 | Уплотнительное кольцо | 1 |
| 16 | 4244049 | Кольцо амортизатор | 1 |
| 18 | 3049760 | Поршень | 1 |
| 19 | 4185246 | Кольцо тефлон | 2 |
| 20 | 4252191 | Износостойкое кольцо | 2 |
| 21 | 4185244 | Уплотнительное кольцо | 1 |
| 24 | 4201806 | Установочный винт | 1 |
| 25 | 3046744 | Гайка | 1 |
| 35 | J75581 | Пресс-маслёнка | 1 |
| 129 | 8052586 | Трубка | 1 |
| 131 | M341245 | Болт с внутренним шестигранником | 2 |
| 132 | M341260 | Болт с внутренним шестигранником | 2 |
| 133 | A811035 | Уплотнительное кольцо | 1 |
| 138 | 3049761 | Хомут | 2 |
| 139 | 8046730 | Хомут | 1 |
| 140 | 8046731 | Хомут | 1 |
| 143 | J011035 | Болт с шайбой | 4 |
| 144 | 4194152 | Хомут трубки | 2 |
| 146 | J011025 | Болт с шайбой | 4 |
| 200 | 9156441 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX210LC-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
