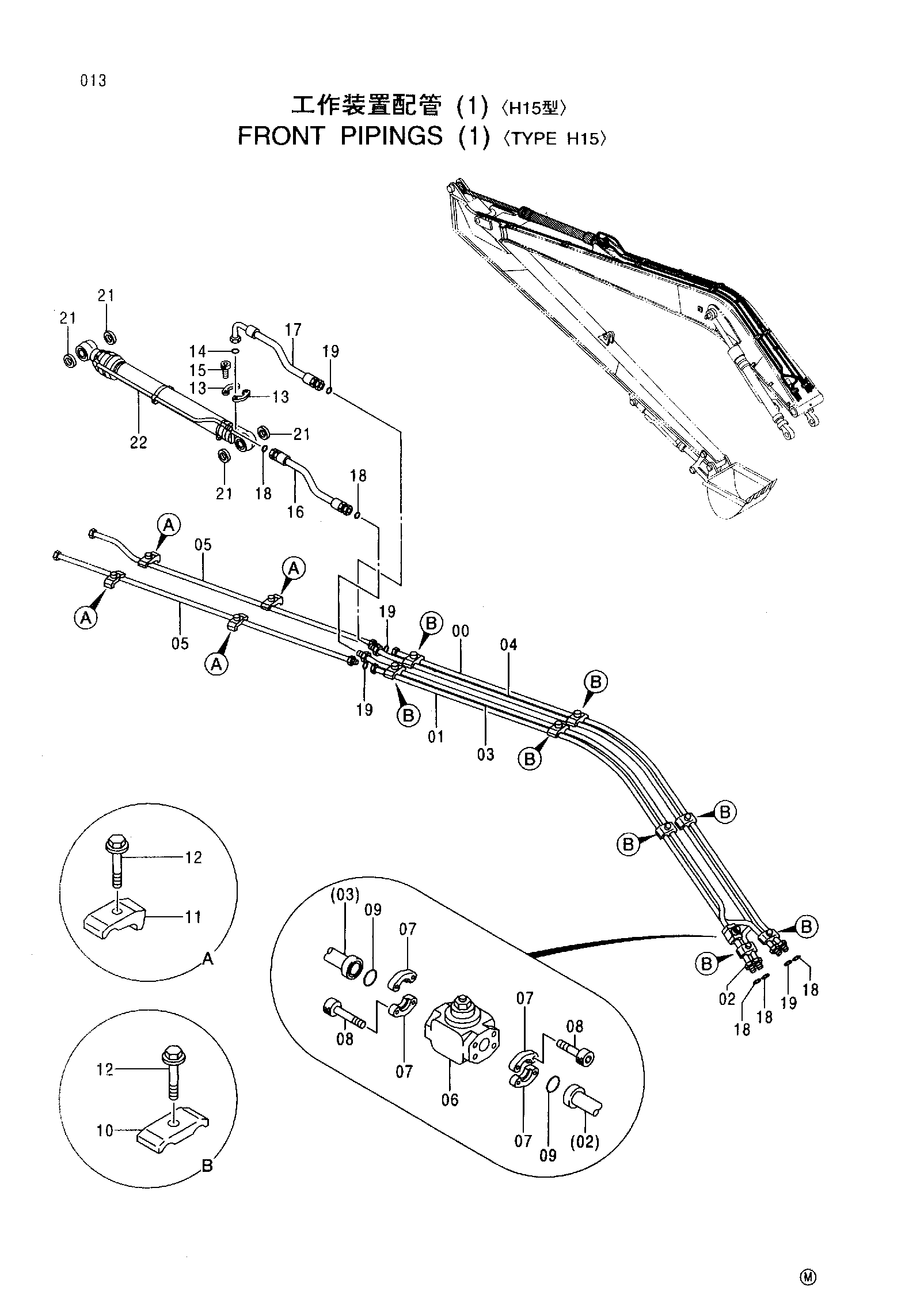

FRONT PIPINGS(1)<TYPE H15> — HITACHI EX210LC-5HHE
Заводская схема «FRONT PIPINGS(1)<TYPE H15>» для HITACHI EX210LC-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8066182 | Трубка | 1 |
| 01 | 8066588 | Трубка | 1 |
| 02 | 9746942 | Трубка | 1 |
| 03 | 8066590 | Трубка | 1 |
| 04 | 8066589 | Трубка | 1 |
| 05 | 8052578 | Трубка | 2 |
| 06 | 4330223 | Клапан словретурн | 1 |
| 07 | 986910 | Разъёмный фланец | 4 |
| 08 | M341030 | Болт с внутренним шестигранником | 8 |
| 09 | 971489 | Уплотнительное кольцо | 2 |
| 10 | 4189859 | Хомут трубки | 8 |
| 11 | 4190126 | Хомут трубки | 4 |
| 12 | J011260 | Болт с шайбой | 12 |
| 13 | 4085560 | Разъёмный фланец | 2 |
| 14 | 966993 | Уплотнительное кольцо | 1 |
| 15 | M341240 | Болт с внутренним шестигранником | 4 |
| 16 | 4249334 | Шланг | 1 |
| 17 | 4252855 | Шланг | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 5 |
| 19 | 4187328 | Уплотнительное кольцо | 4 |
| 21 | 4067902 | Пылезащитное уплотнение | 4 |
| 22 | 9147233 | Гидроцилиндр. рукоять | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX210LC-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
