Гусеничная цепь 800G <200> — HITACHI EX210LC-5HHE

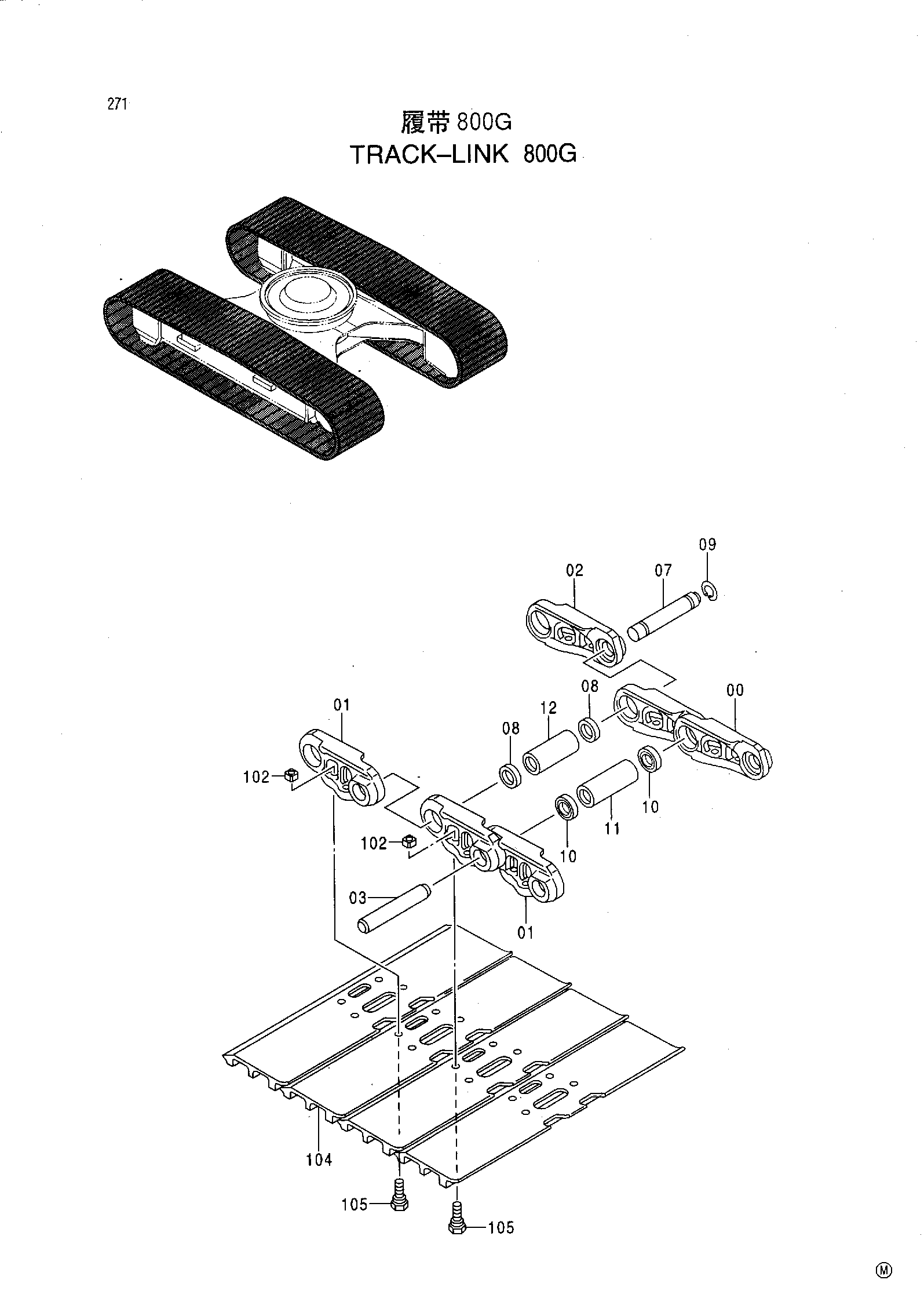

Заводская схема «Гусеничная цепь 800G <200>» для HITACHI EX210LC-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9176013 | Гусеничная цепь в сборе | 2 | |
| 00-12 | 9200210 | Гусеничная цепь в сборе | 1 |
| 00 | 1028975 | Гусеничная цепь B | 45 |
| 01 | 1028976 | Гусеничная цепь B | 46 |
| 02 | 4452600 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 45 |
| 07 | 4267743 | Соединительный палец | 1 |
| 08 | 4145373 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 10 | 4408124 | Уплотнение | 90 |
| 11 | 4386609 | Втулка | 45 |
| 12 | 4345302 | Соединительная втулка | 1 |
| 102 | 4247133 | Гайка | 184 |
| 104 | 2037790 | Башмак грунтозацеп | 46 |
| 105 | 4297905 | Болт башмак | 184 |
| H900047H | TRACK-LINK ASS'Y ( 800G ) | 2 | |
| 00-12 | H900019H | Гусеничная цепь в сборе | 1 |
| 00 | H490000H | Гусеничная цепь B | 45 |
| 01 | H490001H | Гусеничная цепь B | 45 |
| 02 | H490002H | Гусеничная цепь M | 1 |
| 03 | H490003H | Гусеничная цепь M | 1 |
| 04 | H490004H | Палец | 45 |
| 07 | H490005H | Соединительный палец | 1 |
| 08 | H490009H | Уплотнение | 2 |
| 09 | H490010H | Коттер | 1 |
| 10 | H490008H | Уплотнение | 90 |
| 11 | H490006H | Втулка | 45 |
| 12 | H490007H | Соединительная втулка | 1 |
| 101 | H490013H | Болт башмак ( грунтозацеп ) | 184 |
| 102 | H490012H | Гайка | 184 |
| 103 | H490020H | Башмак грунтозацеп ( 800G ) | 46 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX210LC-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
