H ARM 2.91 m — HITACHI EX210LC-5HHE

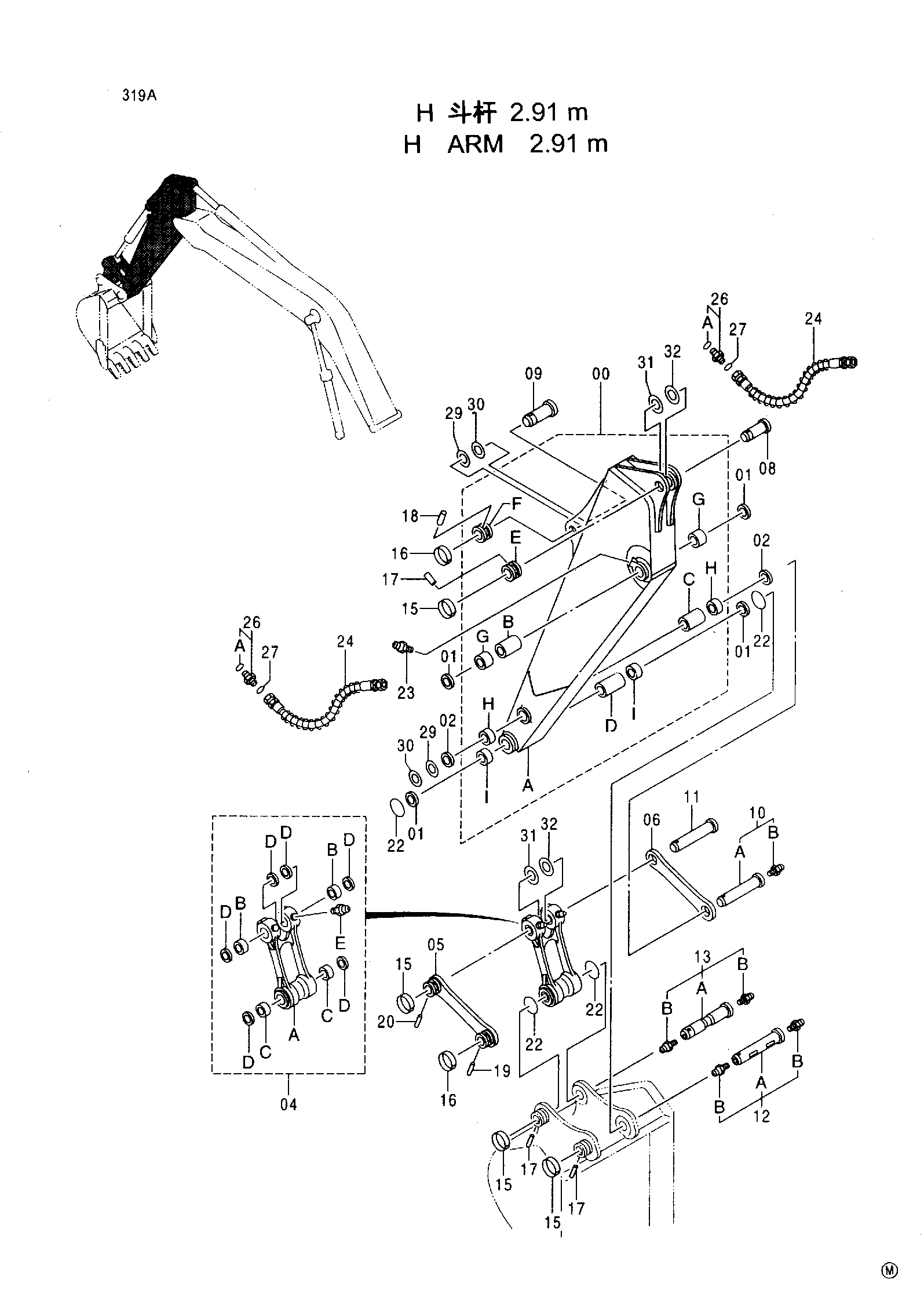

Заводская схема «H ARM 2.91 m» для HITACHI EX210LC-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | H700019H | Рукоять | 1 |
| 00A | H500012H | Рукоять | 1 |
| 00B | 4123816 | Проставка | 1 |
| 00C | 4123814 | Проставка | 1 |
| 00D | 4123815 | Проставка | 1 |
| 00E | 4197035 | Ограничитель | 1 |
| 00F | 4197034 | Ограничитель | 1 |
| 00G | 3068597 | Втулка | 2 |
| 00H | 4196106 | Втулка | 2 |
| 00I | 4249850 | Втулка | 2 |
| 01 | 4067902 | Пылезащитное уплотнение | 4 |
| 02 | 4084578 | Пылезащитное уплотнение | 2 |
| 04 | 8049857 | Тяга в сборе | 1 |
| 04A | 1016063 | Тяга | 1 |
| 04B | 3048327 | Втулка | 2 |
| 04C | 4249848 | Втулка | 2 |
| 04D | 4067902 | Пылезащитное уплотнение | 6 |
| 04E | J75481 | Пресс-маслёнка | 2 |
| 05 | 9733731 | Тяга | 1 |
| 06 | 3048485 | Тяга | 1 |
| 08 | 3048360 | Палец | 1 |
| 09 | 3036970 | Палец | 1 |
| 10 | 9096918 | Палец | 1 |
| 10A | 3036971 | Палец | 1 |
| 10B | J75481 | Пресс-маслёнка | 1 |
| 11 | 3036973 | Палец | 1 |
| 12 | 9096919 | Палец | 1 |
| 12A | 3041200 | Палец | 1 |
| 12B | J75481 | Пресс-маслёнка | 2 |
| 13 | 9096920 | Палец | 1 |
| 13A | 3041201 | Палец | 1 |
| 13B | J75481 | Пресс-маслёнка | 2 |
| 15 | 4098712 | Кольцо | 4 |
| 16 | 4098716 | Кольцо | 2 |
| 17 | 4098713 | Палец | 3 |
| 18 | 4098717 | Палец | 1 |
| 19 | 4106307 | Палец | 1 |
| 20 | 4109669 | Палец | 1 |
| 22 | 4089028 | Уплотнительное кольцо | 4 |
| 23 | J75481 | Пресс-маслёнка | 2 |
| 24 | 4303122 | Шланг | 2 |
| 26 | 4189619 | Адаптер | 2 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4187308 | Уплотнительное кольцо | 2 |
| 29 | 4097354 | Регулировочная шайба 1.2 | 2 |
| 30 | 4097355 | Регулировочная шайба 2.2 | 2 |
| 31 | 4114817 | Регулировочная шайба 1.0 | 2 |
| 32 | 4114816 | Регулировочная шайба 2.2 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX210LC-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
