Электрооборудование (B)<200, SS, HG, LV, X, H, K> — HITACHI EX210K-5 JPN

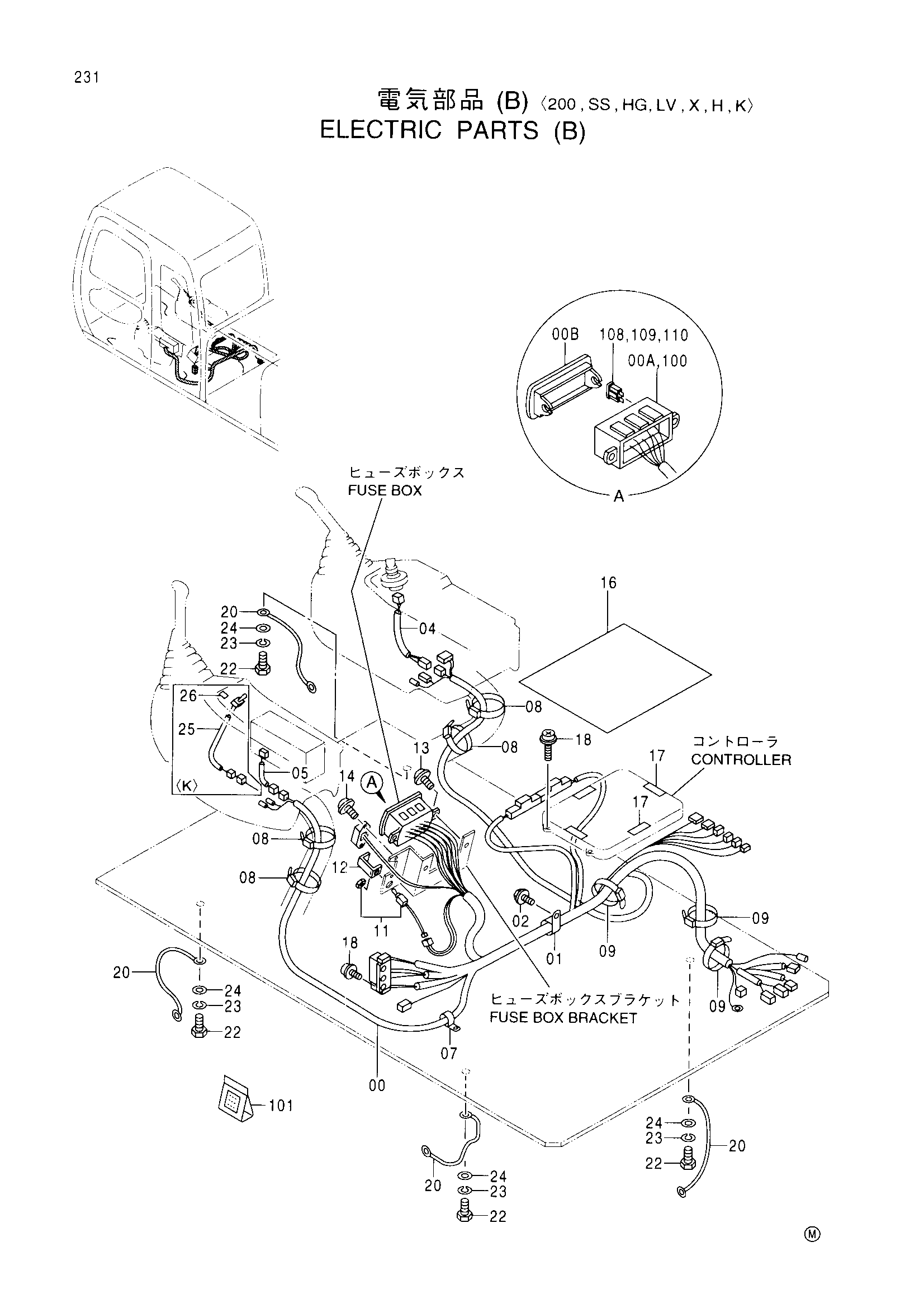

Заводская схема «Электрооборудование (B)<200, SS, HG, LV, X, H, K>» для HITACHI EX210K-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0001932 | Жгут проводов провод (кабина) | 1 |
| 00 | 0002207 | Жгут проводов провод (кабина) | 1 |
| 00A | 4349781 | Короб предохранитель | 1 |
| 00B | 4364304 | Крышка | 1 |
| 01 | 4190265 | Зажим | 1 |
| 02 | J021025 | Болт с шайбой | 1 |
| 04 | 4277927 | Жгут проводов провод(стартер выключатель дополнительный) | 1 |
| 05 | 2037304 | Жгут проводов провод (радио дополнительный) | 1 |
| 07 | 4190275 | Зажим | 1 |
| 08 | 4121859 | Ленточный зажим | 4 |
| 09 | 4055312 | Ленточный зажим | 3 |
| 11 | 4359384 | Выключатель | 1 |
| 12 | 4366627 | Кронштейн | 1 |
| 13 | J450620 | Винт с шайбой | 2 |
| 14 | J460310 | Винт с шайбой | 2 |
| 16 | 3075379 | Крышка контроллер | 1 |
| 17 | 4365396 | Лента | 4 |
| 18 | J460620 | Винт с шайбой | 6 |
| 20 | 4281293 | Жгут проводов провод(панель пола масса) | 4 |
| 22 | J901016 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | A590110 | Плоская шайба | 4 |
| 25 | 4339339 | Выключатель тумблер | 1 |
| 26 | 4339364 | Информационная табличка | 1 |
| 100 | 4421250 | Короб предохранитель (предохранитель короб и клемма комплект) | 1 |
| 101 | 4369817 | Комплект репаир | 1 |
| 108 | 4195593 | Предохранитель (5A) | 9 |
| 109 | 4195594 | Предохранитель (10A) | 8 |
| 110 | 4195596 | Предохранитель (20A) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX210K-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
