Пилотный трубопроводы (5-2)<Z> — HITACHI EX210K-5 JPN

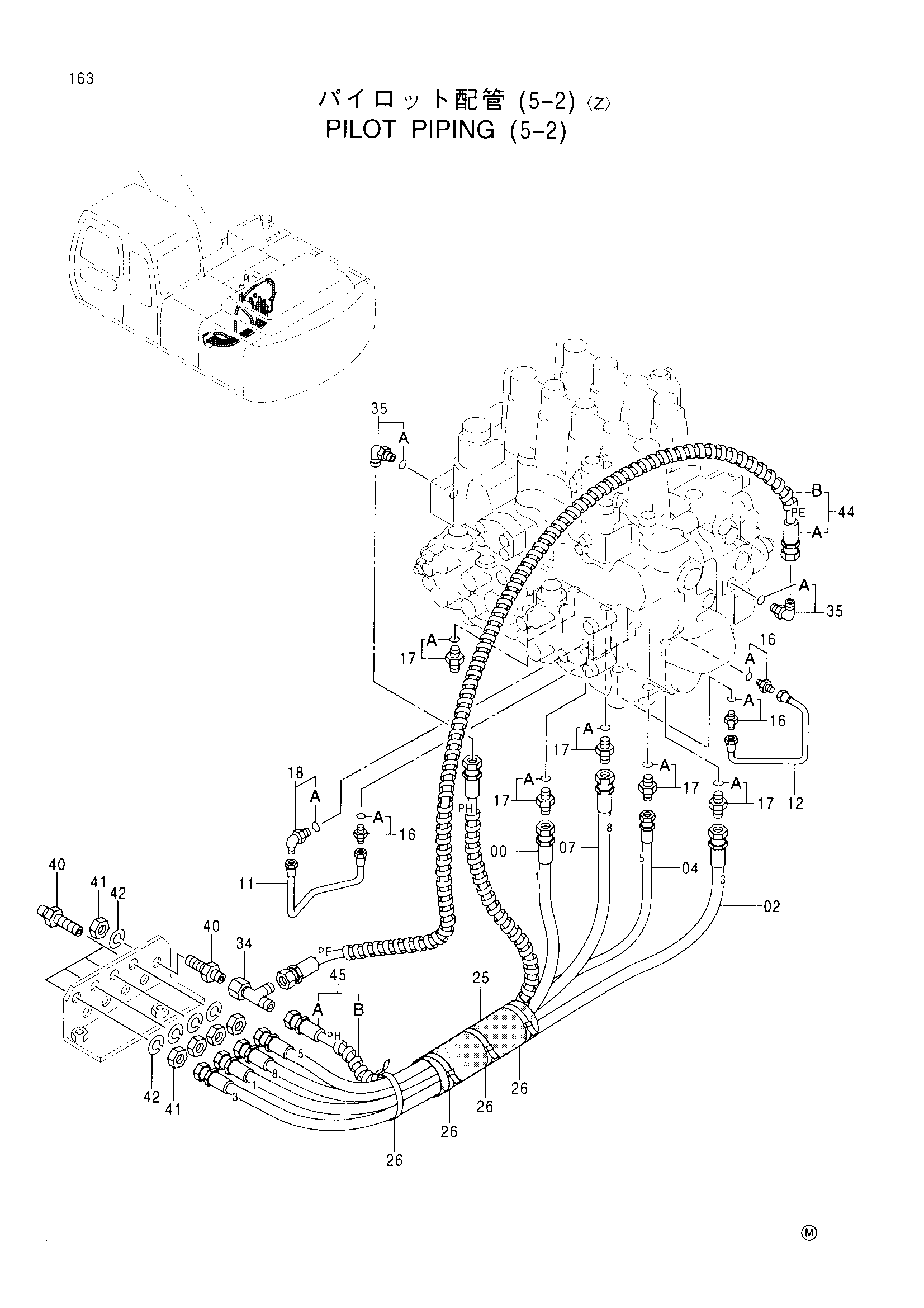

Заводская схема «Пилотный трубопроводы (5-2)<Z>» для HITACHI EX210K-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4349788 | Пластиковый шланг (1) | 1 |
| 02 | 4349789 | Пластиковый шланг (3) | 1 |
| 04 | 4349790 | Пластиковый шланг (5) | 1 |
| 07 | 4349791 | Пластиковый шланг (8) | 1 |
| 11 | 4333876 | Трубка | 1 |
| 12 | 4351261 | Трубка | 1 |
| 16 | 4255305 | Штуцер трубки | 3 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4200466 | Адаптер | 6 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4349712 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4219918 | Резиновая втулка | 1 |
| 26 | 4055312 | Ленточный зажим | 7 |
| 34 | 4246672 | Соединительный штуцер | 1 |
| 35 | 4156434 | Угловой штуцер | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4202532 | Адаптер | 5 |
| 41 | 4202531 | Гайка | 5 |
| 42 | A590914 | Пружинная шайба | 5 |
| 44 | 9158873 | Шланг в сборе | 1 |
| 44A | 4382414 | Пластиковый шланг (PE) | 1 |
| 44B | 4327293 | Защитный кожух | 2 |
| 45 | 9158872 | Шланг в сборе | 1 |
| 45A | 4382413 | Пластиковый шланг (PH) | 1 |
| 45B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX210K-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
