Каталог запчастей HITACHI
Машина отопитель <Z> — HITACHI EX210H-5 JPN

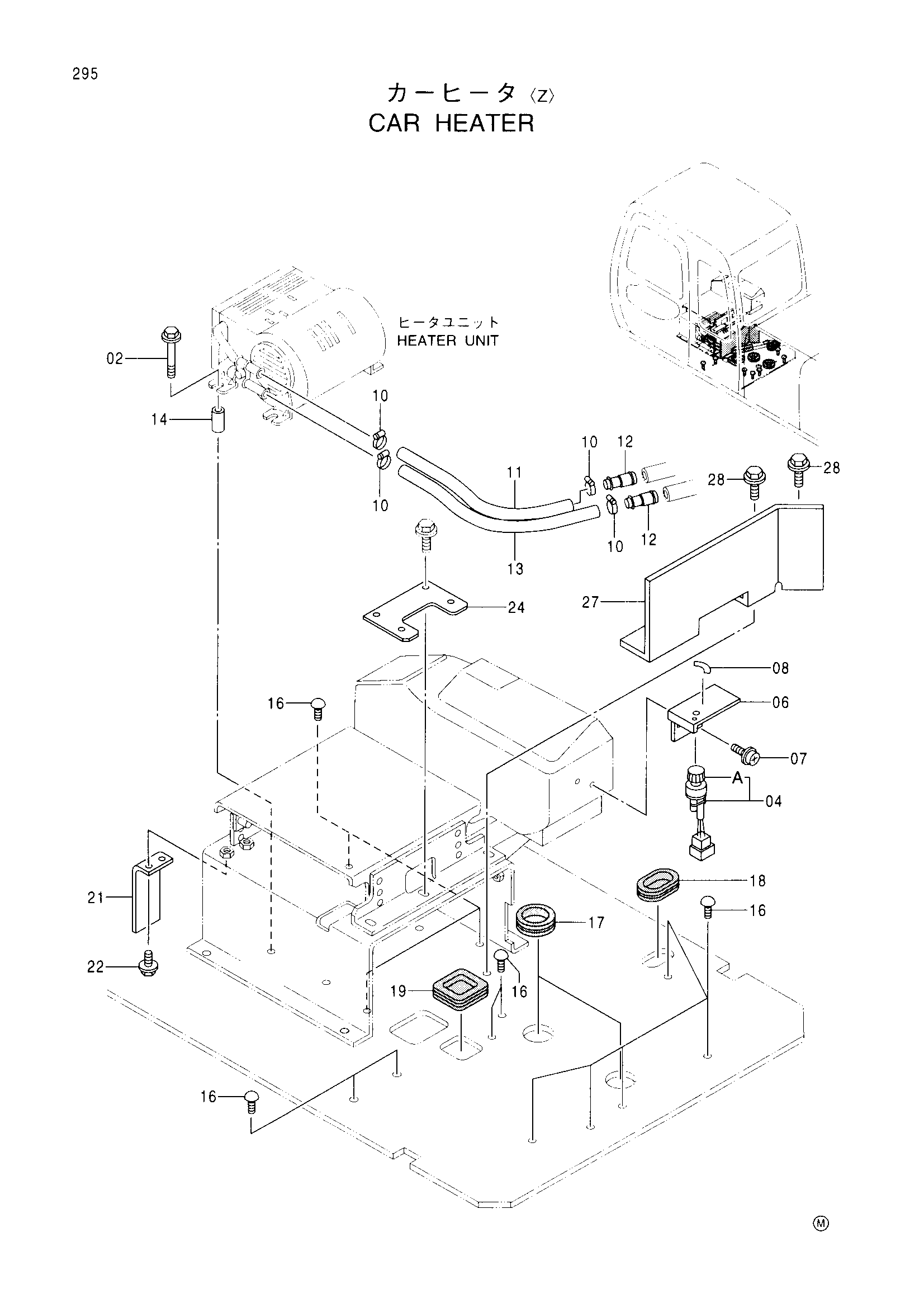

Заводская схема «Машина отопитель <Z>» для HITACHI EX210H-5 JPN. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J021055 | Болт с шайбой | 4 |
| 04 | 4184397 | Выключатель | 1 |
| 04A | 4268750 | Ручка | 1 |
| 06 | 3077032 | Кронштейн | 1 |
| 07 | J680616 | Винт с шайбой | 2 |
| 08 | 4374659 | Информационная табличка | 1 |
| 10 | 4514699 | Хомут шланга | 4 |
| 11 | 4381558 | Резиновый шланг | 1 |
| 12 | 4301728 | Соединение трубка | 2 |
| 13 | 4384605 | Резиновый шланг | 1 |
| 14 | 4375418 | Проставка | 4 |
| 16 | 4280359 | Зажим | 10 |
| 17 | 4288445 | Втулка | 2 |
| 18 | 4276794 | Резиновая втулка | 1 |
| 19 | 4361119 | Резиновая втулка | 1 |
| 21 | 3078606 | Крышка | 1 |
| 22 | J010616 | Болт с шайбой | 2 |
| 24 | 8069026 | Кронштейн | 1 |
| 27 | 2041022 | Крышка | 1 |
| 28 | J011025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX210H-5 JPN и серийный номер машины. Это снижает риск заказа детали другого исполнения.
